　　沙井(深圳市寶安區沙井鎮)沙井街道交通便利，海陸空四通八達。深圳國際機場距沙井僅8公里。

　　沙井PCB

　　PCB(Printed Circuit Board)的中文名稱為印制電路板，又稱印刷電路板、印刷線路板。

　　按照線路板層數可分為單面板、雙面板、四層板、六層板以及其他多層線路板。是重要的電子部件，作為電子元器件的支撐體，是電子元器件電氣連接的提供者。以絕緣板為基材，切成一定尺寸，其上至少附有一個導電圖形，并布有孔(如元件孔、緊固孔、金屬化孔等)，用來代替以往裝置電子元器件的底盤，并實現電子元器件之間的相互連接。由于這種板是采用電子印刷術制作的，故被稱為“印刷”電路板。

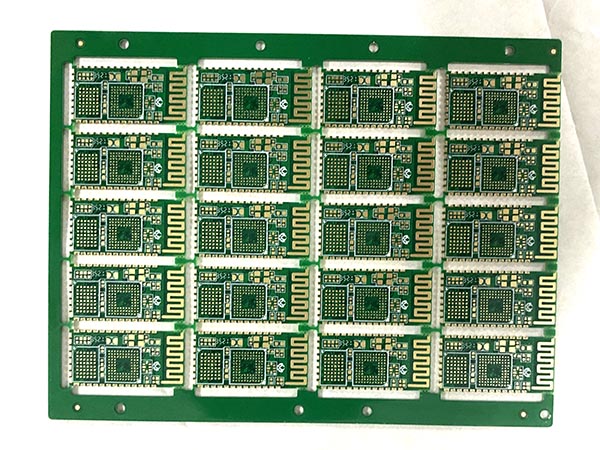

　　沙井PCB快速打樣

　　一般是工程師在產品設計未完成確認和完成測試之前，都稱之為PCB打樣。 PCB打樣指印制電路板在批量生產前的試產，主要應用為電子工程師在設計好電路并完成PCB Layout之后，向工廠進行小批量試產的過程。

　　沙井PCB快速打樣，比如雙面板加急24小時交貨。

　　全成信電子(深圳)有限公司

　　深圳市斯瑞電子科技有限公司

　　深圳市艾裕興電子有限公司

　　深圳中富電路有限公司

　　深圳勤基電路板廠

　　競?cè)A電子(深圳)有限公司

　　聯能科技(深圳)有限公司

　　沙井PCB快速打樣報價的常見有三種，

　　1、找PCB業務員直接報價;

　　2、在網站上自己計算價格;

　　3、在論壇上或B2B平臺看報價。

　　1、誠暄PCB

　　深圳市誠暄電路科技有限公司是一家專業從事快速pcb板生產，線路板制作，電路板加工和銷售為一體的高新技術廠家。專注雙面pcb板，四層pcb板，多層pcb板的生產制作，快板可以加急8小時快速交貨，批量可以加急48小時快速交貨，準時交貨率達98%以上。工廠憑著以質量求生存，以速度求發展，以管理求效益，以服務求永恒的企業精神。秉承競爭、創新、合作、共贏的企業理念，誠摯地為客戶服務，堅持走質量效益型發展道路，積極進取，努力為電子行業做貢獻。

　　2、全成信電子(深圳)有限公司是一家專業生產印刷線路板(PCB)的大型高科技企業，公司2002年6月成立，注冊資金5000萬美元，工廠占地面積29285平方米，廠房面積43890平方米。公司位于廣東省深圳市寶安區沙井，距離南北大動脈的107國道和廣深高速公路僅10分鐘車程，距離深圳機場20分鐘車程，致力于生產2-10層印刷電路板(PCB)，主要產品有Mother board, VGA/PCI Card, Net work/ Telecom, Serve/Workstation， 目前設備月產能為150萬平方英尺，

　　3、競?cè)A電子(深圳)有限公司成立于2001年3月，為一家大型的臺資企業，其母公司為臺灣上市的競國實業股份有限公司，成立于1981年，競?cè)A電子廠投資金額超過4000萬美元，廠房占地面積65000平方米，員工超過3300人，主要生產二層至十四層之高級印刷電路板。2004年下半年，隨著關系企業─銘旺電子及競?cè)A二廠的加入，產能已突破200萬SQFT，成為華南地區最大印刷電路板供應商之一。

　　4、聯能科技(深圳)有限公司隸屬于華人PCB龍頭企業--臺灣欣興電子集團(系臺灣聯華電子集團責任事業群)。公司成立于2001年2月，投資金額1.4億美元，擁有一廠﹑二廠﹑三廠﹑廠房面積58626平方米，目前在職員工3400多人，本公司是一家新興高科技獨資企業，主要產品為高密度連接板，多層印刷電路板等。

　　1、關于PADS設計的原文件

　　1. PADS鋪用銅方式，客戶原文件移線后，都要重新鋪銅保存(用Flood鋪銅)，避免短路。

　　2. 雙面板文件PADS里面孔屬性要選擇通孔屬性(Through),不能選盲埋孔屬性(Partial)，無法生成鉆孔文件，會導致漏鉆孔。

　　3. 在PADS里面設計槽孔請勿加在元器件一起添加，因?yàn)闊o(wú)法正常生成GERBER，為避免漏槽，請?jiān)贒rillDrawing加槽。

　　2、關于PROTEL99SE及DXP設計的文件

　　1. 一般阻焊是以Solder mask層為準，如果錫膏層(Paste層)需做出來，還有多層(M ultilayer)的阻焊窗無法生成GERBER，請移至阻焊層。

　　2. 在Protel99SE內請勿鎖定外形線，無法正常生成GERBER。

　　3. 在DXP文件內請勿選擇KEEPOUT一選項，會屏敝外形線及其他元器件，無法生成GERBER。

　　4. 此兩種文件請注意正反面設計，原則上來說，頂層的是正字，底層的要設計成反字，我司是從頂層到底層疊加制板。單片板特別要注意，不要隨意鏡像!搞不好就做出來是反的

　　3、其他注意事項

　　1. 外形(如板框，槽孔，V-CUT)一定要放在KEEPOUT層或者是機械層，不能放在其他層，如絲印層，線路層。所有需要機械成型的槽或孔請盡量放置于一層，避免漏槽或孔。

　　2. 如果機械層和KEEPOUT層兩層外形不一致，請做特殊說明，另外形要給有效外形，如有內槽的地方，與內槽相交處的板外外形的線段需刪除，免漏鑼內槽，設計在機械層和KEEPOUT層的槽及孔一般是按無銅孔制作(做菲林時要掏銅)，如果需處理成金屬孔，請?zhí)貏e備注。

　　3. 如果要做金屬化的槽孔最穩妥的做法是多個pad拼起來，這種做法一定是不會出錯

　　4. 金手指板下單請?zhí)厥鈧渥⑹欠裥枳鲂边叺菇翘幚怼?/p>

　　5. 給GERBER文件請檢查文件是否有少層現象，一般我司會直接按照GERBER文件制作。

　　6. 用三種軟件設計，請?zhí)貏e留意按鍵位是否需露銅。
