　　近日，臺灣聯華電子集團與廈門市政府、福建省電子信息集團簽訂協議書，計劃在廈門建設一座12英寸晶圓廠，總投資62億美元，這也是臺灣企業首度在大陸投資12英寸晶圓廠。

　　加上9月確認在廈門投資的清華紫光，廈門集成電路產業鏈將迎來巨頭時代。集成電路、生物醫藥、新材料、軟件業已成為廈門著力培植的四大千億產業鏈。目前，廈門集成電路產業鏈已初成氣候，產業布局基本上完成在研發、分裝、測試、制造等四大環節的覆蓋，去年整個產業鏈產值達20億元。

　　集成電路產業鏈的發展也給廈門PCB產業的發展帶來了契機。不過廈門PCB產業中撓性印制電路板(FCB)較為發達，代表產業為月生產FPC產品15000平米以上并已通過ISO9001質量管理體系認證和美國安全實驗中心UL認證的廈門新福萊科斯電子有限公司。

　　廈門新福萊科電子有限公司

　　廈門弘麥電路科技有限公司

　　廈門QDOS柔性電路有限公司

　　偉裕(廈門)電子有限公司

　　廈門市欣隆科技有限公司

　　廈門鈺菱電路科技有限公司

　　廈門奕豪電子有限公司

　　廈門得麥五金有限公司

　　廈門騰盛興電子有限公司

　　廈門市愛譜生電子科技有限公司

　　廈門欣隆科技有限公司

　　廈門英諾爾電子科技有限公司

　　廈門市芳廈線路板有限公司

　　廈門耀永線路板有限公司

　　廈門PCB快速打樣PCB打樣價格說明：

　　單雙面5*5CM內打樣10PCS 50元/款(不含稅/運費)

　　單雙面10*10CM內打樣10PCS 100元/款(不含稅/運費)

　　單雙面24小時交貨 480+實際板費 48小時交貨 280+實際板費 3-4天交貨 150+實際板費

　　四層以上看資料報價!

　　雙面批量?jī)r(jià)格：0.043-0.053元/平方厘米 (免制版費)

　　單面批量?jī)r(jià)格：0.035-0.040元/平方厘米 (免制版費)

　　注：此報價僅供參考，具體報價請咨詢廈門PCB打樣廠家。

　　廈門新福萊科斯電子有限公司簡介：

　　廈門新福萊科斯電子有限公司系福建省首家柔性印刷線路板(FPC)的專業生產企業。現為中國印刷線路板行業協會(CPCA)理事成員，廈門市2007年成長型中小企業，廈門市高新技術企業。

　　公司占地面積近二萬平方米，新置座落在廈門市海滄區后祥路198號，總建筑面積24000平方米，投資8000萬人民幣，具備生產0.05mm線寬和0.05mm線距的精細FPC系列的基本條件，并增置進口FPC專用生產線一條，達到年產20萬平方米的生產能力。

　　公司已全面通過ISO9001：2000質量管理體系認證和ISO14001：2004環境管理體系認證;FPC系列產品獲得美國安全實驗中心UL安全認證，并通過SGS檢測。

　　地址：福建 廈門 廈門市海滄區后祥路198號

　　廈門弘麥電路科技有限公司簡介

　　建立于2002年深圳平湖 ，先期從事線路板設備制造研發為一體的高新技術企業，2008年喬遷給廣東省汕頭市潮南區發展單面電路板企業，一直致力于單面碳膜電路和銀漿灌孔工藝的特殊電路板，與2010年發展普通松香噴錫，鍍鎳金，OSP工藝的需要，把傳統工藝線路板轉移廈門同安建立于2002年深圳平湖 。

　　先期從事線路板設備制造研發為一體的高新技術企業，2008年喬遷給廣東省汕頭市潮南區發展單面電路板企業，一直致力于單面碳膜電路和銀漿灌孔工藝的特殊電路板，與2010年發展普通松香噴錫，鍍鎳金，OSP工藝的需要，把傳統工藝線路板轉移廈門同安。

　　地址：福建省廈門市同安區潘涂村

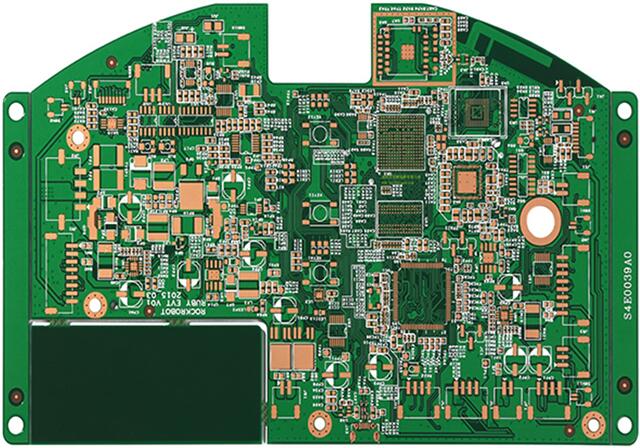

　　PCB板生產加工廠家推薦誠暄PCB：

　　深圳市誠暄電路科技有限公司是一家專業從事快速pcb板生產，線路板制作，電路板加工和銷售為一體的高新技術廠家。專注雙面pcb板，四層pcb板，多層pcb板的生產制作，快板可以8小時快速交貨，批量可以48小時快速交貨，準時交貨率達98%以上。

　　PCB打樣過程中常見問題注意事項如下：

　　1、孔徑問題：

　　一般的標準電路板生產廠家，采用的是全自動的數控鉆孔設備，不會刻意加大很多的鉆孔補償，都是按照成品孔徑接近實際孔徑的原則，所以很多客戶在一些小樣板廠家做過后，就會產生誤導(很多時候他們直接加大0.2mm)，以至于設計的時候沒有注意孔徑的問題。

　　主要表現在方形插接件上面，最常見的問題就是0.6mm的插針，以為只有0.6mm的直徑，孔徑按照0.8mm已經足夠。實際上，方形的元件腳，是需要按照對角來測量尺寸的，所以實際有0.84mm以上，這樣廠家在設計的時候就一定要大于或者等于0.85mm，切記!

　　2、方形槽孔或者多邊形孔、槽：

　　如果不是有鉆孔文件產生的槽孔，一定要注意，不要將標示放到其他板層，最保險的方式就是同邊框線一樣的板層(或者采用多個鉆孔拼起來)!(例如：protel系列，keepout線定義的是邊框線，在機械層上面標注的鉆孔線，極易被忽略掉);提供Gerber文件的時候，請確定是否導出了兩種鉆孔數據，這樣也會導致廠家因選其一而漏孔，需要?jiǎng)h除不全的鉆孔數據。

　　廠家基本只識別同邊框線一樣的多邊形開槽，請千萬不要放多個板層上面，這個從設計上來說，也不符合簡單才是可靠的原理，自己導出Gerber的時候，也是分分鐘就漏了板層，曾經出現，客戶用了5個機械層來放置了5個不同的鉆孔。

　　3、solder(阻焊層)和paste(鋼網層)的用法以及產生的問題：

　　任何時候，PCB上面不會直接用到paste層，這個是用來做鋼網的，如果設計人員不需要用這個，建議無理由關閉，基本不影響設計，但是如果提供的文件包含了這個板層，廠家工程師有可能會同solder疊加使用，也有可能不疊加使用，這個請注意，另外paste層不會用做阻焊開窗;

　　但是在使用solder做阻焊開窗的時候，切記：如果需要做出焊盤的效果，絕對不能單獨放置solder數據，例如：一條鍍錫的線條，只是用solder畫線，肯定不會做出需要的效果的(工程有可能會修改，但是這個是錯誤的設計，總有一天會出錯)，正確的做法是：先在線路層畫線后，再用solder在線路上面畫線疊加才可以達到設計要求!

　　4、過孔蓋油：0.6mm以上的過孔默認是不蓋油，切記

　　過孔蓋油是一個標準的量產工業級的設計要求，廠家默認是蓋油的(不管你的文件是如何設置，Gerber文件除外)，所以客戶如果需要改變這個默認的要求，需要注意：過孔不需要蓋油，請一定要單獨說明，Gerber文件一律按照文件生產，就是有過孔說明也無效。

　　5、定位孔電鍍：

　　為了便于廠家的快速生產，樣板階段(3平米以內算是樣板)，廠家默認的是無銅定位孔也是按照鉆孔來做的。所以客戶如果需要樣板也做無銅的話，需要下單時跟廠家說明，否則按默認做成有銅孔。

　　6、機械孔內置焊盤：

　　很多時候，工程師在設計的時候，會用keepout線圈住一個隔離的焊盤，此時的問題就誤導了廠家工程師判斷。按照客戶定義，有可能會保留焊盤(用keepout隔離);

　　也有可能會按照keepout來鉆孔(電腦鑼銑孔)(設計理由是：焊盤只是參照或者坐標定位，無其他用途)，就導致了廠家的成品有可能會出現兩種現象，一種是保留焊盤，一種是按照機械孔鉆孔，這樣就導致出錯概率50%。請?jiān)O(shè)計的時候注意，盡量控制到簡單的方式，如果只需要焊盤，請最后刪除keepout線;如果需要按照keepout線條開孔，請刪除焊盤。

　　7、超過工藝能力的設計問題：

　　很多時候，客戶設計的文件，部分超過了廠家的工藝能力，但是廠家為了不影響客戶交期的情況下，工程師會修改到廠家的標準范圍內，例如鉆孔孔徑小了，廠家修改大了，或者線寬和線距小了。

　　這些如果可能的情況下，工程都會簡單處理，或許會導致：過孔統一蓋油或者統一開窗了;線寬或者線距太小或者太大，絲印文字偏移了等等的問題，(強烈要求各位朋友參考一下上面的工藝要求，以免廠家被動修改問題而導致的客戶不解，但是修改后的文件，電氣功能絕對正確!)

　　8、多層板內層掏銅：

　　多層板槽孔放置后，一定要記得內層掏銅(就是對應的位置，內層需要隔開，用信號層就不會有這個問題存在)，否則100%內層短路，導致無法使用。

　　9、超常規設計：

　　超常規設計，請一定要說明一下，有時候廠家工程人員會認為設計錯誤，直接改正;例如：噴錫的文字;焊盤上面全部或者部分加阻焊，貼片元件的部分焊盤阻焊，SMT焊盤帶通孔的，等等的問題，需要簡單說明一下，以免廠家工程師認為是設計疏忽而修改。

　　問：我想找個PCB板制作公司,我要加工電路板,不知道廈門有那些公司生產雙面板的?

　　答：廈門新福萊科斯電子有限公司可以做，也可到深圳那邊的PCB公司做，也很方便

　　問：廈門pcb打樣需要什么文件，就是文件后綴是什么?我用的proteus。如果直接給pcb工程文件可以么?pcb工程文件的后綴是什么(是.Pcb Layout)?如果我用dxp呢??

　　答：proteus大多用來作為仿真用。畫PCB圖很累。

　　一般用DXP生成的PCB文件就完全可以了，DXP可以存為*.pcbdoc格式的文件，也可以存為*.pcb的文件格式(即3.0或4.0版本)直接發給廠家作為打樣用，即可。*.pcb的文件格式兼容性好，一般pcb軟件均可以打開，.pcbdoc格式的文件是高版本的PCB文件，需要DXP軟件打開。*.pcb的文件格式(即3.0或4.0版本)和*.pcbdoc格式的文件均可供打樣用。PADS軟件是另外一種印刷版繪制軟件，生成.pcb layout的文件，沒有DXP軟件方便好用.建議你學習一種：DXP 就可以了。

　　問：給廈門PCB廠家做板要指定哪些參數,4層板內層厚度多少好?

　　答：首先要提供gerber file

　　具體參數:1.板子的尺寸大小 2.板厚 3.材質(防火等級及符合的安規) 4.銅厚 5.阻焊層的顏色 6.文字刻印的要求 7.表面處理 8.logo 9.測試要求 10.環境物質要求;

　　板子使用在不同的行業對板子的要求是不同的，這個可以直接找PCB廠商，他們應該更清楚。
