在pcb生產過程中，表面工藝分為有鉛噴錫，無鉛噴錫，OSP等等，OSP具有成本低、表面平整，焊接性良好(在沒有被氧化的情況下)等優點。過期(三個月)的板子也可以重新做表面處理，但通常以一次為限。下面pcb打樣廠家詳細的介紹一下什么是OSP工藝線路板及OSP工藝流程。

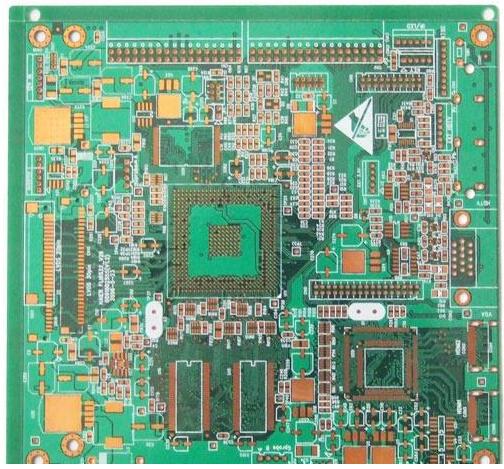

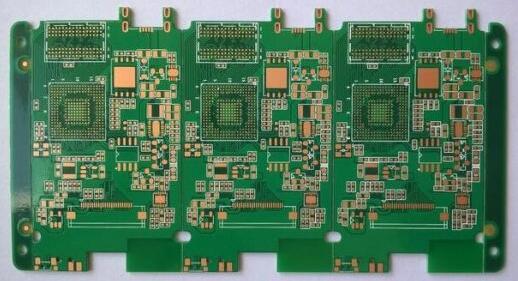

　　OSP工藝線路板介紹

　　OSP是有機可焊性保護劑(Organic Solderanility Preservative的縮寫)這種方法是在印制線路板完成阻焊層和字符，并經電測后進行OSP處理，裸銅焊盤和通孔內得到一種耐熱的有機可焊性涂層。

　　這種有機耐熱可焊性涂層厚度為0.2--0.5微米，分解溫度可達300度左右。OSP工藝可代替目前的熱風整平(即噴錫)工藝，而且工藝簡單，速度快、無污染，價格較低，符合歐盟標準，逐漸為電子行業所接受。

　　OSP工藝流程

　　除油〉二級水洗〉微蝕〉二級水洗〉酸洗〉DI水洗〉成膜風干〉DI水洗〉干燥

　　1、除油

　　除油效果的好壞直接影響到成膜質量。除油不良，則成膜厚度不均勻。一方面，可以通過分析溶液，將濃度控制在工藝范圍內。另一方面，也要經常檢查除油效果是否好，若除油效果不好，則應及時更換除油液。

　　2、微蝕

　　微蝕的目的是形成粗糙的銅面，便于成膜。微蝕的厚度直接影響到成膜速率，因此，要形成穩定的膜厚，保持微蝕厚度的穩定是非常重要的。一般將微蝕厚度控制在1.0-1.5um比較合適。每班生產前，可測定微蝕速率，根據微蝕速率來確定微蝕時間。

　　3、成膜

　　成膜前的水洗最好采有DI水，以防成膜液遭到污染。成膜后的水洗也最好采有DI水，且PH值應控制在4.0-7.0之間，以防膜層遭到污染及破壞。OSP工藝的關鍵是控制好防氧化膜的厚度。

　　膜太薄，耐熱沖擊能力差，在過回流焊時，膜層耐不往高溫(190-200°C)，最終影響焊接性能，在電子裝配線上，膜不能很好的被助焊劑所溶解，影響焊接性能。一般控制膜厚在0.2-0.5um之間比較合適。
