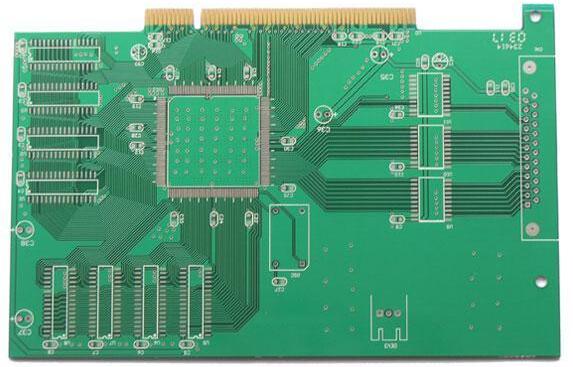

在電子組裝制造業，一般我們稱呼的【陰陽板 (Mirror Board)】有兩種類型，第一種類型是正反面顛倒的陰陽板(Different side mirror board)也有是一片板子的第一面與另一片板子的第二面呈現在拼板的同一面上;另一種類型則是所有的拼板都同一面但左右顛倒的陰陽板(Same side mirror board)， 比如說pdpd的排版。下面線路板打樣公司小編來詳細的說一說。

　　為了減小多拼板所造成的 X-board損失，還可以兼顧正反面陰陽板的SMT長線優點，有些專業的代工廠(OEM)改以后段人工手動后制拼裝正反面陰陽板。

　　經常看到的方式是采用正常的2in1拼板，2in1拼板可以大大地節省電路板廠報廢的成本。采用的方法是先在SMT的前面拿100片PCB板(多寡可以自己決定)打件并跑完第一面的回流焊，然后再將其拿回來跑第二面時，用人工拼裝上正準備印刷第一面的新版子，這樣就達到4in1正反面陰陽板的目的，還可以提升錫膏印刷的效率。

　　當然，這個方法可能需要新增一個人工成本，但也可以利用原本就在操作錫膏印刷機的作業員來擔任手動拼板的工作，只要Cycle time跟得上就可以了;另外，為了克服人工拼板可能造成的錫膏引刷對位不準確的問題，需要制作一塊給這種人工拼板錫膏印刷專用的Carrier(載具)，讓作業員可以很簡單的放入PCB板，又不會跑位。

　　印刷完錫膏印刷后，把板子從Carrier取下，然后再用膠帶黏貼固定此人工陰陽板即可打件，因?yàn)槊繅K板子上都有其定位點(fidicial mark)，打件(pick & place)時的精準度靠得是這些定位點，所以既使拼板稍有誤差也不會失去準度。

　　以上就是pcb打樣公司：http://www.befunction.cn/news/492.html 小編整理的關于貼片之前人工手動拼板的好處，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
