常州pcb打樣:PCB板變形的原因及測量板彎曲的方法

  • 發表時間:2021-12-25 11:46:40
  • 作者:小編
  • 來源:誠暄PCB
  • 人氣:
  • 本文有628個文字,預計閱讀時間2分鐘

  隨著電子行業的不斷發展,電子產品的不斷更新換代,現在對產品的要求越來越高,我們在貼片的時候發現有些pcb空板有變形的現象,那么,PCB板變形的原因有哪些呢,下面常州線路板打樣小編來詳細的說一說。

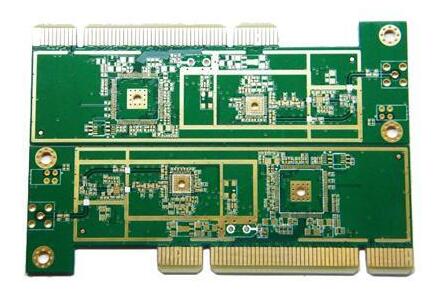

常州pcb打樣

  PCB板變形的原因

  1、電路板本身的重量會造成板子凹陷變形

  一般回焊爐都會使用鏈條來帶動電路板于回焊爐中的前進,也就是以板子的兩邊當支點撐起整片板子,如果板子上面有過重的零件,或是板子的尺寸過大,就會因為本身的種量而呈現出中間凹陷的現象,造成板彎。

  2、V-Cut的深淺及連接條會影響拼板變形量

  基本上V-Cut就是破壞板子結構的元兇,因為V-Cut就是在原來一大張的板材上切出溝槽來,所以V-Cut的地方就容易發生變形。

  在IPC標準中特別指出,帶有表面貼裝器件的PCB,允許的最大變形量為0.75%;沒有表面貼裝的PCB,允許的最大變形量為1.5%。

  PCB板變形的測量方法

  1、將板件放置在水平的大理石桌面上

  2、根據MI要求選擇合適的塞規或塞尺(弓曲塞規或塞尺規格為板件最長邊長度L*翹曲度要求;扭曲塞規或塞尺規格為對角線長度L*翹曲度要求)

  3、弓曲測量:用選定的塞規或塞尺從板件翹曲最大的位置塞入,若能塞入則為NG,不能塞入則為OK;

  4、扭曲測量:扭曲的板件用手按住板件的三個角,用塞規檢測未按住的那個角,塞入即為NG,塞不入則為OK;測完兩角之后將板件拿起在轉180度后放在大理石上,繼續測另外兩個角。

  以上就是常州pcb打樣:http://www.befunction.cn/news/497.html 小編整理的關于PCB板變形的原因及測量板彎曲的方法,希望對大家有所幫助,如還有不清楚的地方,請聯系我司客服為您解答。
