PCB多層板中內電層的作用是什么

  • 發表時間:2020-06-29 15:46:22
  • 作者:工藝工程師
  • 來源:新聞中心
  • 人氣:
  • 本文有1025個文字,預計閱讀時間3分鐘

  多層PCB有諸多優點,比如:裝配密度高,體積小;電子元器件之間的連線縮短,信號傳輸速度快,方便布線;屏蔽效果好,等等。多層板的層數不限,目前已經有超過100層的PCB,常見的是四層和六層板。

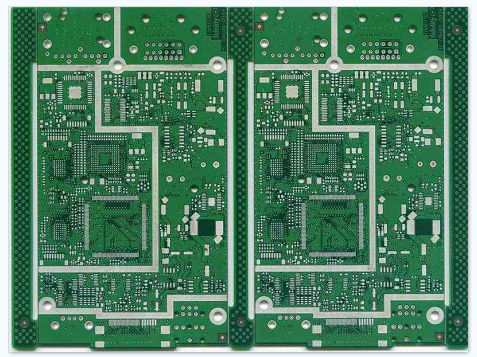

PCB多層板中內電層的作用是什么

  PCB多層板中內電層的作用:

  1、信號層(Signal Layers)

  Altium Designer最多可提供32個信號層,包括頂層(Top Layer)、底層(Bottom Layer)和中間層(Mid-Layer)。各層之間可通過通孔(Via)、盲孔(Blind Via)和埋孔(Buried Via)實現互相連接。

  (1)、頂層信號層(Top Layer)

  也稱元件層,主要用來放置元器件,對于雙層板和多層板可以用來布置導線或覆銅。

  (2)、底層信號層(Bottom Layer)

  也稱焊接層,主要用于布線及焊接,對于雙層板和多層板可以用來放置元器件。

  (3)中間信號層(Mid-Layers)

  最多可有30層,在多層板中用于布置信號線,這里不包括電源線和地線。

  2、內部電源層(Internal Planes)

  通常簡稱為內電層,僅在多層板中出現,PCB板層數一般是指信號層和內電層相加的總和數。與信號層相同,內電層與內電層之間、內電層與信號層之間可通過通孔、盲孔和埋孔實現互相連接。

  3、絲印層(Silkscreen Layers)

  一塊PCB板最多可以有2個絲印層,分別是頂層絲印層(Top Overlay)和底層絲印層(Bottom Overlay),一般為白色,主要用于放置印制信息,如元器件的輪廓和標注,各種注釋字符等,方便PCB的元器件焊接和電路檢查。

  (1)頂層絲印層(Top Overlay)

  用于標注元器件的投影輪廓、元器件的標號、標稱值或型號以及各種注釋字符。

  (2)底層絲印層(Bottom Overlay)

  與頂層絲印層相同,若所有標注在頂層絲印層都已經包含,底層絲印層可關閉。

  4、機械層(Mechanical Layers)

  機械層,一般用于放置有關制板和裝配方法的指示性信息,如PCB的外形尺寸、尺寸標記、數據資料、過孔信息、裝配說明等信息。這些信息因設計公司或PCB制造廠家的要求而有所不同,下面舉例說明我們的常用方法。

  Mechanical 1:一般用來繪制PCB的邊框,作為其機械外形,故也稱為外形層;

  Mechanical 2:我們用來放置PCB加工工藝要求表格,包括尺寸、板材、板層等信息;

  Mechanical 13 & Mechanical 15:ETM庫中大多數元器件的本體尺寸信息,包括元器件的三維模型;為了頁面的簡潔,該層默認未顯示;

  Mechanical 16:ETM庫中大多數元器件的占位面積信息,在項目早期可用來估算PCB尺寸;為了頁面的簡潔,該層默認未顯示,而且顏色為黑色。

  5、遮蔽層(Mask Layers)

  Altium Designer提供了阻焊層(Solder Mask)和錫膏層(Paste Mask)兩種類型的遮蔽層(Mask Layers),在其中分別有頂層和底層兩層,這里就不詳細介紹了。

  以上就是小編整理的關于“PCB多層板中內電層的作用是什么”,希望對大家有所幫助,如還有不清楚的地方,請聯系我司客服為您解答。
