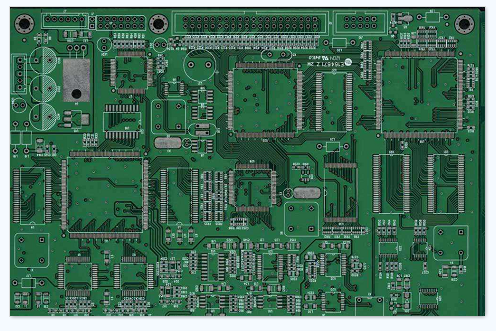

多層PCB板的優點和缺點：

　　從技術角度來看，多層PCB在設計方面具有多項優勢。多層印刷電路板的這些優點包括：

　　一、多層PCB的優點：

　　1•小尺寸：使用多層印刷電路板最突出和最受贊譽的好處之一在于它們的尺寸。由于其分層設計，多層PCB本身比具有類似功能的其他PCB小。這為現代電子產品帶來了巨大的好處，因為目前的趨勢是致力于更小巧，更緊湊但功能更強大的小工具，如智能手機，筆記本電腦，平板電腦和可穿戴設備。

　　2•輕量化結構：采用更小的PCB，重量更輕，特別是因為單層和雙層PCB互連所需的多個連接器被取消，有利于多層設計。這再次對現代電子產品有利，后者更傾向于移動性。

　　3•高質量：由于必須進行大量的工作和規劃在制造多層PCB時，這些類型的PCB往往比單層和雙層PCB更好。因此，它們也更加可靠。

　　4•提高耐久性：多層PCB往往因其性質而持久耐用。這些多層PCB不僅必須承受其自身的重量，而且還必須能夠處理用于將它們粘合在一起的熱量和壓力。除了這些因素之外，多層PCB在電路層之間使用多層絕緣層，將它們與預浸料粘合劑和保護材料結合在一起。

　　5•增強的靈活性：雖然這并不適用于所有多層PCB組件，但有些確實采用了靈活的構造技術，從而形成了柔性多層PCB。對于可能在半規則的基礎上發生輕微彎曲和彎曲的應用，這可能是非常理想的特性。同樣，這并不適用于所有多層PCB，并且在柔性PCB中加入的層越多，PCB的柔性就越小。

　　6•功能更強大：多層PCB是極高密度的組件，將多層結合到一塊PCB中。這些近距離使得電路板更具連接性，并且它們固有的電氣性能使它們能夠實現更大的容量和速度，盡管尺寸更小。

　　7•單連接點 ：多層PCB設計用作單個單元，而不是與其他PCB組件串聯。因此，它們具有單個連接點，而不是使用多個單層PCB所需的多個連接點。這證明在電子產品設計中也是有益的，因為它們僅需要在最終產品中包括單個連接點。這對于旨在最小化尺寸和重量的小型電子產品和小配件特別有用。

　　這些優勢使多層PCB在各種應用中非常有用，特別是移動設備和高功能電子設備。反過來，隨著許多行業轉向移動解決方案，多層PCB在越來越多的行業特定應用中占據了一席之地。

　　二、多層PCB的缺點：

　　多層PCB的優點很多，適用于各種先進技術。但是，這些類型的PCB并不適用于所有應用。實際上，若干缺點可能超過多層PCB優勢，特別是對于成本較低且復雜度較低的電子設備。這些缺點包括：

　　1•成本更高：在制造過程的每個階段，多層PCB都比單層和雙層PCB貴得多。它們很難設計，花費大量時間來解決任何潛在的問題。它們還需要高度復雜的制造工藝來生產，這使得裝配人員需要大量的時間和勞力。此外，由于這些PCB的性質，制造或組裝過程中的任何錯誤都非常難以返工，從而導致額外的勞動力成本或廢料費用。最重要的是，用于生產多層PCB的設備非常昂貴，因為它仍然是一項相對較新的技術。出于所有這些原因，除非小尺寸是應用的絕對必要，否則更便宜的替代品可能是更好的選擇。

　　2•復雜的生產：多層PCB更多與其他PCB類型相比，難以生產，需要更多的設計時間和精心的制造技術。這是因為即使是PCB設計或制造中的小缺陷也會使其失效。

　　3•有限的可用性：多層PCB的最大問題之一是生產它們所需的機器。并非所有PCB制造商都有這種機器的資金或必要性，因此并非所有PCB制造商都攜帶它。這限制了可用于為客戶生產多層PCB的PCB制造商的數量。因此，在決定PCB制造商作為合同制造商之前，最好仔細詢問PCB制造商在多層PCB方面的能力。

　　4•需要技術設計師：如前所述，多層PCB需要事先進行大量設計。沒有以前的經驗，這可能會有問題。多層板需要層之間的互連，但必須同時減少串擾和阻抗問題。設計中的單個問題可能導致無法正常運行的電路板。

　　5•生產時間：隨著復雜性的增加，制造要求也越來越多。這對多層PCB的周轉率起著關鍵作用 - 每塊板需要大量的時間來生產，從而導致更多的勞動力成本。此外，它可能導致訂單下達和收到產品之間的時間間隔更長，這在某些情況下可能會出現問題。

　　然而，這些問題并未從實用程序中消失多層PCB。雖然它們的成本往往超過單層PCB，但多層PCB相比這種類型的印刷電路板具有許多優勢。

　　那么，在決定多層和單層結構時，這些因素意味著什么?從本質上講，如果您希望生產質量至關重要的小型，輕便且復雜的設備，多層PCB可能是您的最佳選擇。但是，如果尺寸和重量不是產品設計中的主要因素，那么單層或雙層PCB設計可能更具成本效益。
