多層高速PCB的意思是什么
- 發表時間:2020-06-23 11:29:53
- 作者:下單文員
- 來源:新聞中心
- 人氣: 本文有591個文字,預計閱讀時間2分鐘
在PCB設計中,布線是完成產品設計的重要步驟,可以說前面的準備工作都是為它而做的, 在整個PCB中,以布線的設計過程限定最高,技巧最細、工作量最大。PCB布線有單面布線、 雙面布線及多層布線。布線的方式也有兩種:自動布線及交互式布線,在自動布線之前, 可以用交互式預先對要求比較嚴格的線進行布線,輸入端與輸出端的邊線應避免相鄰平行, 以免產生反射干擾。必要時應加地線隔離,兩相鄰層的布線要互相垂直,平行容易產生寄生耦合。

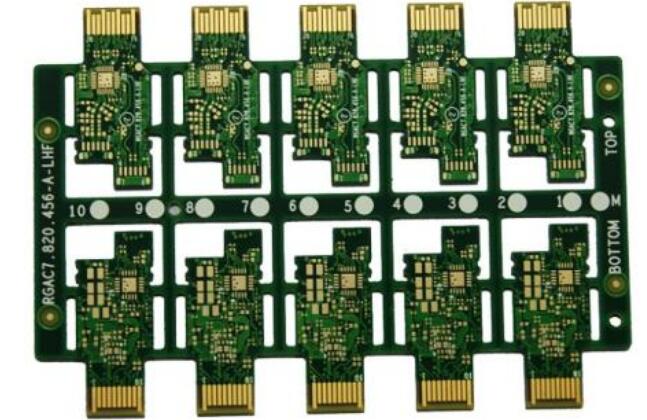

多層高速PCB是什么意思?
通常認為如果數字邏輯電路的頻率達到或者超過45MHZ~50MHZ,而且工作在這個頻率之上的電路已經占到了整個電子系統一定的份量(比如說1/3),就稱為高速電路。
實際上,信號邊沿的諧波頻率比信號本身的頻率高,是信號快速變化的上升沿與下降沿(或稱信號的跳變)引發了信號傳輸的非預期結果。因此,通常約定如果線傳播延時大于1/2數字信號驅動端的上升時間,則認為此類信號是高速信號并產生傳輸線效應。
信號的傳遞發生在信號狀態改變的瞬間,如上升或下降時間。信號從驅動端到接收端經過一段固定的時間,如果傳輸時間小于1/2的上升或下降時間,那么來自接收端的反射信號將在信號改變狀態之前到達驅動端。反之,反射信號將在信號改變狀態之后到達驅動端。如果反射信號很強,疊加的波形就有可能會改變邏輯狀態。
以上就是小編整理的關于“多層高速PCB的意思是什么”,希望對大家有所幫助,如還有不清楚的地方,請聯系我司客服為您解答。
