在高密度和高頻率的場合通常使用四層板，就電磁兼容性(EMC)而言比二層板好20DB以上。在四層板的條件下，往往可以使用一個完整的地平面和完整的電源平面，在這種條件下只需要進行分成幾組的電路地線與地平面連接，并且將工作噪聲特別處理，下面小編來詳細的說一說。

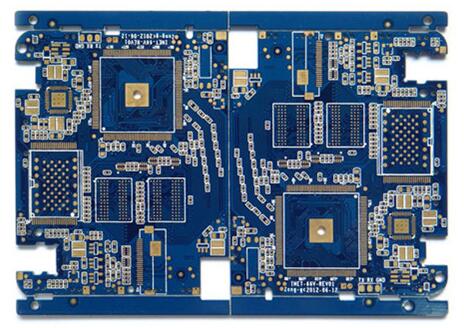

　　pcb線路板廠家介紹多層PCB板接地方式

　　1、單點接地：所有電路的地線接到地線平面的同一點，分為串聯單點接地和并聯單點接地;

　　2、多點接地：所有電路的地線就近接地，地線很短適合高頻接地;

　　3、混合接地：將單點接地和多點接地混合使用。

　　在低頻率、小功率和相同電源層之間，單點接地是最為適宜的，通常應用于模擬電路之中;一般采用星型方式進行連接降低了可能存在的串聯阻抗的影響。高頻率的數字電路就需要并聯接地了，一般通過地孔的方式可較為簡單的處理;一般所有的模塊都會綜合使用兩種接地方式，采用混合接地的方式完成電路地線與地平面的連接。

　　如果不選擇使用整個平面的作為公共的地線，比如模塊本身有兩個地線的時候，就需要進行對地平面進行分割，這往往與電源平面有相互作用。

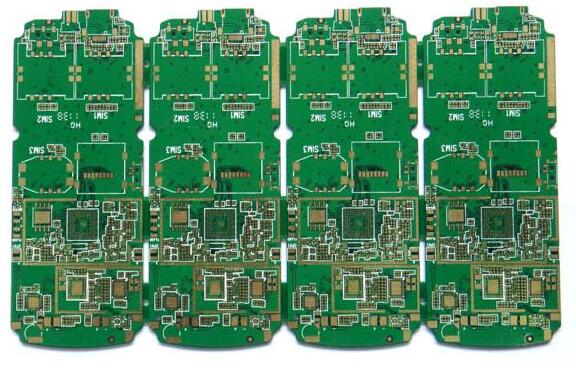

　　pcb線路板廠家介紹多層PCB板接地方式的注意事項

　　1、在高頻的情況下，層間通過電路板寄生電容會產生耦合;

　　2、將各個平面對齊處理，避免無關的電源平面和地平面之間的重疊，否則將導致所有的地平面分割失效，彼此之間產生干擾;

　　3、避免在隔離的地平面附近走時鐘線等高頻走線，引起不必要的輻射;

　　4、在地平面之間(如數字地平面和模擬地平面)的信號線使用地橋進行連接，并且通過就近的通孔配置最近的返回路徑;

　　5、信號線與其回路構成的環面積盡可能小，也被稱為環路最小規則;環面積越小，對外的輻射越少，接收外界的干擾也越小。在地平面分割和信號走線時，要考慮到地平面與重要信號走線的分布，防止由于地平面開槽等帶來的問題。

　　以上就是pcb線路板廠家介紹多層PCB板接地方式和注意事項，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
