pcb板鉆孔孔徑公差是多少

  • 發表時間:2021-12-26 10:09:44
  • 作者:工藝工程師
  • 來源:新聞中心
  • 人氣:
  • 本文有664個文字,預計閱讀時間2分鐘

  過孔(via)是多層PCB的重要組成部分之一,鉆孔的費用通常占PCB制板費用的30%到40%。簡單的說來,PCB上的每一個孔都可以稱之為過孔。過孔目的是達到層與層之間的導電連接,PCB制作要先打孔,然后対孔進行導電處理(預金屬化)即黑化(用石墨烯、石墨乳處理),有了導電能力,就可以對孔實現電鍍銅,通過鍍銅的過孔將上下層覆銅板連接在一起了,業余制作雙層板可以用導線穿通“過孔”兩面焊接,也能使用。

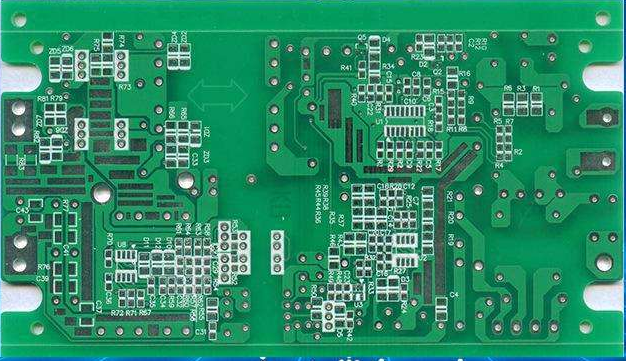

pcb板鉆孔孔徑公差是多少

  經常會有客戶問到我們生產,電路板鉆孔補償是多少,按什么公差補償,特別是安裝孔(定位孔)和插件孔,如果補償不到位或者設計不到位,會影響整個電路板的生產和安裝使用。

  PCB板鉆孔孔徑公差要求:

  一般線路板上的孔分為兩種,一種是有銅孔和無銅孔,有銅主要用于焊接和導通孔,無銅則主要用于安裝和定位使用。

  如果是金屬化鉆孔,我們是需要先在PCB光板上鉆出無銅孔以后,然后電鍍一層銅箔在孔壁上,那么如果噴錫工藝需要補正0.1-0.15mm,即鉆刀需要用0.2-0.25mm,具體大小要根據每個廠的生產工藝和機械設備而定;如果是OSP、化金等工藝需補正0.05-0.1mm左右;

  如果是非金屬化孔也就是無銅孔,那么補正值在0.05mm左右,比如0.1mm孔需要用0.15mm鉆刀,當然一般無銅孔都是比較大的孔,根據實際尺寸做補償修正。

  客戶一般在設計過程中不用考慮我們的補償尺寸,一般廠家在生產過程中會默認客戶的孔資料為成品孔尺寸,線路板廠家會在做資料的時候,自動設計好補償公差。生產出客戶想要的孔徑尺寸。

  鉆孔公差:PTH:min+/-0.075mm

  NPTH:min+/-0.05mm

  CNC公差:min+/-0.1mm

  以上就是小編整理的關于“pcb板鉆孔孔徑公差是多少”,希望對大家有所幫助,如還有不清楚的地方,請聯系我司客服為您解答。
