　　pcb板過孔的作用知識

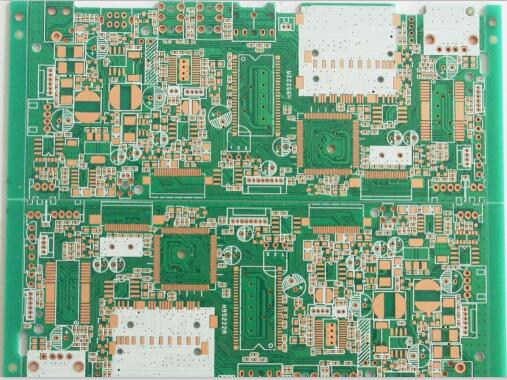

　　過孔是多層PCB的重要組成部分之一，鉆孔的費用通常占PCB制板費用的30%到40%。簡單的說來，PCB上的每一個孔都可以稱之為過孔。從作用上看，過孔可以分成兩類：一是用作各層間的電氣連接;二是用作器件的固定或定位。如果從工藝制程上來說，這些過孔一般又分為三類，即盲孔(blind via)、埋孔和通孔。

　　盲孔位于印刷線路板的頂層和底層表面，具有一定深度，用于表層線路和下面的內層線路的連接，孔的深度通常不超過一定的比率(孔徑)。埋孔是指位于印刷線路板內層的連接孔，它不會延伸到線路板的表面。

　　上述兩類孔都位于線路板的內層，層壓前利用通孔成型工藝完成，在過孔形成過程中可能還會重疊做好幾個內層。第三種稱為通孔，這種孔穿過整個線路板，可用于實現內部互連或作為元件的安裝定位孔。

　　由于通孔在工藝上更易于實現，成本較低，所以絕大部分印刷電路板均使用它，而不用另外兩種過孔。以下所說的過孔，沒有特殊說明的，均作為通孔考慮。

　　從設計的角度來看，一個過孔主要由兩個部分組成，一是中間的鉆孔，二是鉆孔周圍的焊盤區。這兩部分的尺寸大小決定了過孔的大小。很顯然，在高速，高密度的PCB設計時，設計者總是希望過孔越小越好，這樣板上可以留有更多的布線空間，此外，過孔越小，其自身的寄生電容也越小，更適合用于高速電路。

　　但孔尺寸的減小同時帶來了成本的增加，而且過孔的尺寸不可能無限制的減小，它受到鉆孔和電鍍等工藝技術的限制：孔越小，鉆孔需花費的時間越長，也越容易偏離中心位置;且當孔的深度超過鉆孔直徑的6倍時，就無法保證孔壁能均勻鍍銅。比如，如果一塊正常的6層PCB板的厚度(通孔深度)為50Mil.

　　那么，一般條件下PCB廠家能提供的鉆孔直徑最小只能達到8Mil。隨著激光鉆孔技術的發展，鉆孔的尺寸也可以越來越小，一般直徑小于等于6Mils的過孔，我們就稱為微孔。在HDI(高密度互連結構)設計中經常使用到微孔，微孔技術可以允許過孔直接打在焊盤上，這大大提高了電路性能，節約了布線空間。
