覆銅作為PCB設計的一個重要環節,不管是國產的PCB設計軟件,還是國外的一些Protel,PowerPCB都提供了智能覆銅功能,那么為什么要覆銅,有哪些注意事項呢,下面小編來詳細的介紹一下。

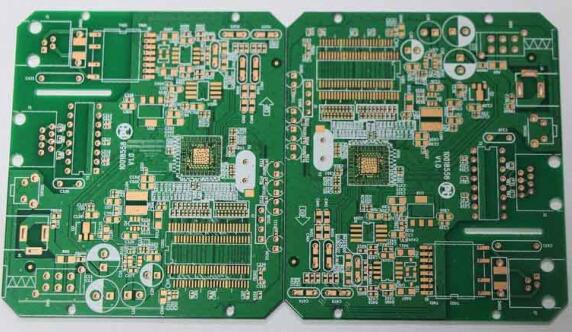

pcb為什么要覆銅
所謂覆銅,就是將PCB上閑置的空間作為基準面,然后用固體銅填充,這些銅區又稱為灌銅。敷銅的意義在于,減小地線阻抗,提高抗干擾能力;降低壓降,提高電源效率;還有,與地線相連,減小環路面積。

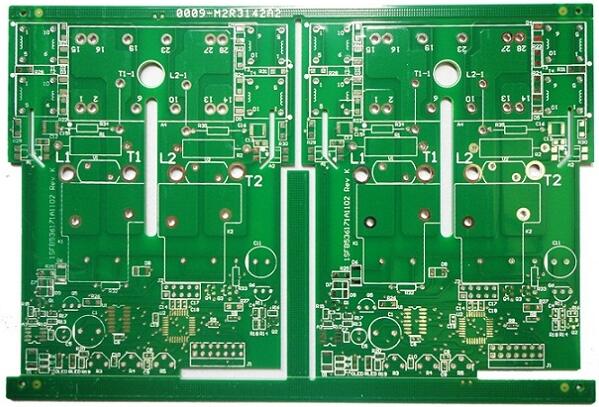

pcb覆銅的注意事項
1、在開始布線時,應對地線一視同仁,走線的時候就應該把地線走好,不能依靠于覆銅后通過添加過孔來消除為連接的地引腳,這樣的效果很不好。
2、對不同地的單點連接,做法是通過0歐電阻或者磁珠或者電感連接。
3、多層板中間層的布線空曠區域,不要覆銅,因為很難做到讓這個覆銅“良好接地”。
4、孤島(死區)問題,如果覺得很大,那就定義個地過孔添加進去。
5、晶振附近的覆銅,電路中的晶振為一高頻發射源,做法是在環繞晶振覆銅,然后將晶振的外殼另行接地。
6、在PCB板上最好不要有尖的角出現(小于等于180度),因為從電磁學的角度來講,這就構成的一個發射天線!對于其他總會有一影響的只不過是大還是小而已,建議使用圓弧的邊沿線。
7、如果PCB的地較多,有SGND、AGND、GND,等等,就要根據PCB板面位置的不同,分別以最主要的“地”作為基準參考來獨立覆銅,數字地和模擬地分開來覆銅自不多言,同時在覆銅之前,首先加粗相應的電源連線:5.0V、3.3V等等,這樣一來,就形成了多個不同形狀的多變形結構。
8、設備內部的金屬,例如金屬散熱器、金屬加固條等,一定要實現“良好接地”。
9、三端穩壓器的散熱金屬塊,一定要良好接地。晶振附近的接地隔離帶,一定要良好接地。PCB上的覆銅,如果接地問題處理好了,肯定是“利大于弊”,它能減少信號線的回流面積,減小信號對外的電磁干擾。
以上就是小編介紹的關于pcb為什么要覆銅和pcb覆銅時的九個注意事項,希望對大家有所幫助,如還有不清楚的地方,請聯系右側的QQ、微信或者電話,我們會有專業的人員為您解答。
