新手工程師用PADS導出Gerber文件容易出的問題
- 發表時間:2019-09-10 08:53:42
- 作者:admin
- 來源:未知
- 人氣: 本文有917個文字,預計閱讀時間3分鐘
我們常用的設計軟件除了AD,還有PADS、Protel、Allegro等。隨著PADS軟件在國內工程師設計的逐漸普及,遇到的問題也越來越多了,下面小編簡單介紹一下PADS導出Gerber文件經常出現的問題。
1、鉆孔導出Gerber出現的問題:

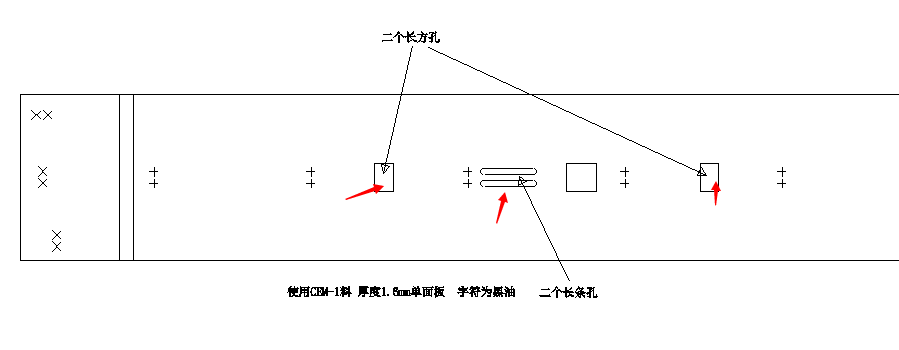

PADS設計師基本上都是把無銅的槽孔放在分孔圖層,也就是GG1,GG2層,CAM工程師不仔細看的話就會漏掉要做出來的槽孔,如圖所示:
2、線路導出Gerber出現的問題:

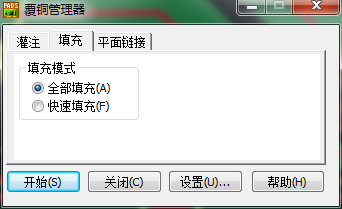

PADS導出資料之前第一步就是要填充銅皮,不管客戶有沒有銅皮,填銅工作都必須執行一下,填銅分為三種,一般我們都是采用第二種填充方式,如圖所示:

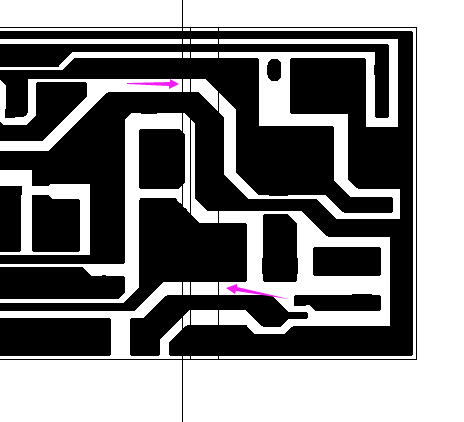

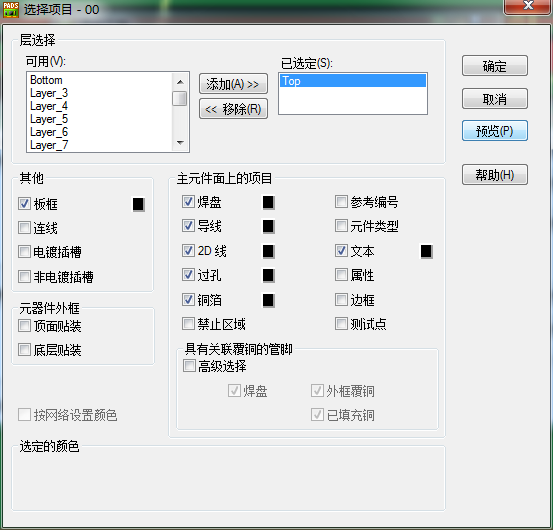

那樣不管客戶有沒有覆銅導出來的gerber資料都是和客戶的資料一致。導出線路Gerber的時候有些2D線是不能選的,選了之后線路層就會出現很多沒用的細線,處理資料沒注意到就會短路,如圖所示:
3、阻焊導出Gerber出現的問題:

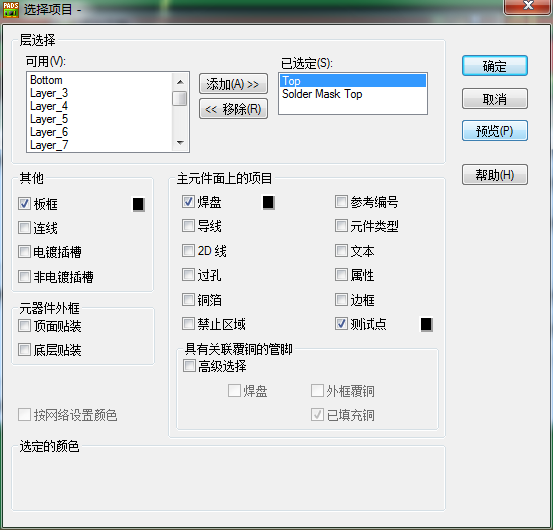

導出阻焊Gerber的時候有些2D線是不能勾選的,選了就會多出很多沒用的線條,影響工程師的判斷,容易做錯資料。如圖所示:
導出阻焊和導出線路一樣都是先導出頂層阻焊,再導出底層阻焊,導出Gerber資料之前可以先預覽一下看看資料有沒有異常,是不是和客戶原稿資料設計一樣。
4、文字導出Gerber出現的問題:

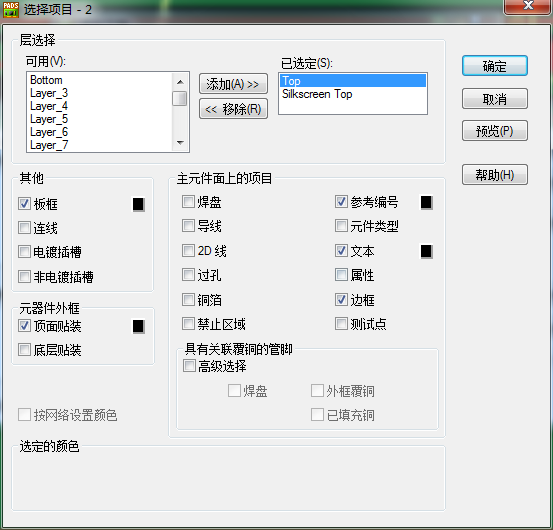

導出文字Gerber的時候,在TOP菜單要勾選參考編號,文本,邊框三個選項,在Silkscreen Top菜單欄要勾選參考編號,文本,邊框,2D線,銅箔,屬性復選框,頂層文字和底層文字勾選是一樣的, 如圖所示:
導出文字和導出線路一樣都是先導出頂層阻焊,再導出底層阻焊,導出Gerber資料之前可以先預覽一下看看資料有沒有異常,是不是和客戶原稿資料設計一樣。
5、分孔圖導出Gerber出現的問題:

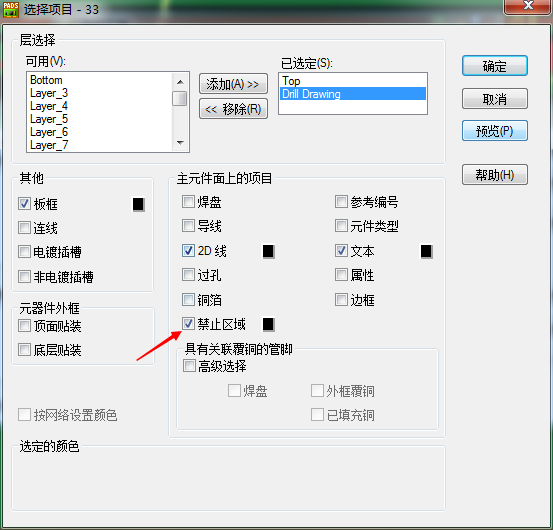

分孔圖和鉆孔導出Gerber是一樣的,基本上都可以選一層作為參考直接點運行就可以了,要注意的是,分孔圖里面有很多二鉆的鉆孔和要鑼出來的槽孔都是被放到這層里面,CAM工程師處理資料的時候要特別小心謹慎,一馬虎就會出現漏鉆孔的情況。
有些客戶設計的時候回把二鉆孔或者槽孔放在禁止布線那層,很難被發現,那種要特別小心。CAM工程師處理資料的時候可以將分孔圖和導出的鉆孔資料進行對比,看鉆孔的大小和數量是不是和鉆孔分孔圖一致,以防轉的鉆孔丟失。
以上就是小編整理的關于新手工程師用PADS導出Gerber文件容易出的問題,希望對大家有所幫助,如還有不清楚的地方,請聯系我司客服人員為您解答。
