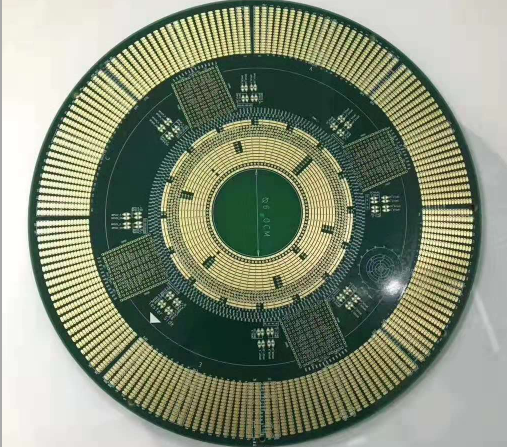

PCB線路板隨著工藝技術的進步而不斷變化著,但是,原則上不變的是一個完整的PCB電路板是需要通過打印電路板,再到裁剪電路板、處理覆銅板、轉印電路板、腐蝕、鉆孔、預處理、焊接經過這些生產工藝流程之后才可以通電。
PCB線路板具體制作流程
1、打印電路板。
將繪制好的電路板用轉印紙打印出來,注意滑的一面面向自己,一般打印兩張電路板,即一張紙上打印兩張電路板。在其中選擇打印效果最好的制作線路板。
2、裁剪覆銅板,用感光板制作電路板全程圖解。
覆銅板,也就是兩面都覆有銅膜的線路板,將覆銅板裁成電路板的大小,不要過大,以節約材料。
3、預處理覆銅板。
用細砂紙把覆銅板表面的氧化層打磨掉,以保證在轉印電路板時,熱轉印紙上的碳粉能牢固的印在覆銅板上,打磨好的標準是板面光亮,沒有明顯污漬。
4、轉印電路板。
將打印好的電路板裁剪成合適大小,把印有電路板的一面貼在覆銅板上,對齊好后把覆銅板放入熱轉印機,放入時一定要保證轉印紙沒有錯位。一般來說經過2-3次轉印,電路板就能很牢固的轉印在覆銅板上。熱轉印機事先就已經預熱,溫度設定在160-200攝氏度,由于溫度很高,操作時注意安全!
5、腐蝕線路板,回流焊機。
先檢查一下電路板是否轉印完整,若有少數沒有轉印好的地方可以用黑色油性筆修補。然后就可以腐蝕了,等線路板上暴露的銅膜完全被腐蝕掉時,將線路板從腐蝕液中取出清洗干凈,這樣一塊線路板就腐蝕好了。腐蝕液的成分為濃鹽酸、濃雙氧水、水,比例為1:2:3,在配制腐蝕液時,先放水,再加濃鹽酸、濃雙氧水,若操作時濃鹽酸、濃雙氧水或腐蝕液不小心濺到皮膚或衣物上要及時用清水清洗,由于要使用強腐蝕性溶液,操作時一定注意安全!
6、線路板鉆孔。
線路板上是要插入電子元件的,所以就要對線路板鉆孔了。依據電子元件管腳的粗細選擇不同的鉆針,在使用鉆機鉆孔時,線路板一定要按穩,鉆機速度不能開的過慢,請仔細看操作人員操作。
7、線路板預處理。
鉆孔完后,用細砂紙把覆在線路板上的墨粉打磨掉,用清水把線路板清洗干凈。水干后,用松香水涂在有線路的一面,為加快松香凝固,我們用熱風機加熱線路板,只需2-3分鐘松香就能凝固。
8、焊接電子元件。
焊接完板上的電子元件,通電。
目前傳統的單層、雙層、多層的線路板制作工藝流程是大同小異的。
