廣東pcb快板打樣工廠:pcb沉金板與鍍金板的區別

  • 發表時間:2018-12-12 19:01:30
  • 作者:小編
  • 來源:誠暄PCB
  • 人氣:
  • 本文有1063個文字,預計閱讀時間3分鐘

  有朋友問小編,pcb表面處理沉金與鍍金有什么區別呢,這里小編來詳細的說一說,電路板的表面有幾種處理工藝:光板(表面不做任何處理),松香板,OSP(有機焊料防護劑,比松香稍好),噴錫(有鉛錫、無鉛錫),鍍金板,沉金板等,這些是比較常見的。

  我們簡單介紹一下鍍金和沉金工藝的區別。

  沉金工藝與鍍金工藝的區別

  沉金采用的是化學沉積的方法,通過化學氧化還原反應的方法生成一層鍍層,一般厚度較厚,是化學鎳金金層沉積方法的一種,可以達到較厚的金層。

  鍍金采用的是電解的原理,也叫電鍍方式。其他金屬表面處理也多數采用的是電鍍方式。

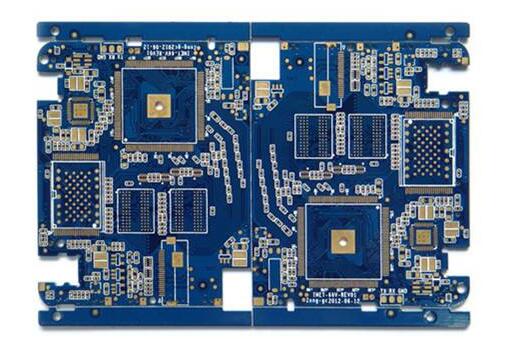

廣東pcb快板打樣工廠

  在實際產品應用中,90%的金板是沉金板,因為鍍金板焊接性差是他的致命缺點,也是導致很多公司放棄鍍金工藝的直接原因!

  沉金工藝在印制線路表面上沉積顏色穩定,光亮度好,鍍層平整,可焊性良好的鎳金鍍層。基本可分為四個階段:前處理(除油,微蝕,活化、后浸),沉鎳,沉金,后處理(廢金水洗,DI水洗,烘干)。沉金厚度在0.025-0.1um間。

  金應用于電路板表面處理,因為金的導電性強,抗氧化性好,壽命長,一般應用如按鍵板,金手指板等,而鍍金板與沉金板最根本的區別在于,鍍金是硬金(耐磨),沉金是軟金(不耐磨)。

  1、沉金與鍍金所形成的晶體結構不一樣,沉金對于金的厚度比鍍金要厚很多,沉金會呈金黃色,較鍍金來說更黃(這是區分鍍金和沉金的方法之一),鍍金的會稍微發白(鎳的顏色)。

  2、沉金與鍍金所形成的晶體結構不一樣,沉金相對鍍金來說更容易焊接,不會造成焊接不良。沉金板的應力更易控制,對有邦定的產品而言,更有利于邦定的加工。同時也正因為沉金比鍍金軟,所以沉金板做金手指不耐磨(沉金板的缺點)。

  3、沉金板只有焊盤上有鎳金,趨膚效應中信號的傳輸是在銅層不會對信號有影響。

  4、沉金較鍍金來說晶體結構更致密,不易產成氧化。

  5、隨著電路板加工精度要求越來越高,線寬、間距已經到了0.1mm以下。鍍金則容易產生金絲短路。沉金板只有焊盤上有鎳金,所以不容易產成金絲短路。

  6、沉金板只有焊盤上有鎳金,所以線路上的阻焊與銅層的結合更牢固。工程在作補償時不會對間距產生影響。

  7、對于要求較高的板子,平整度要求要好,一般就采用沉金,沉金一般不會出現組裝后的黑墊現象。沉金板的平整性與使用壽命較鍍金板要好。

  所以目前大多數工廠都采用了沉金工藝生產金板。但是沉金工藝比鍍金工藝成本更貴(含金量更高),所以依然還有大量的低價產品使用鍍金工藝(如遙控器板、玩具板)。

  以上就是廣東pcb快板打樣工廠:http://www.befunction.cn/news/414.html 小編整理的關于pcb沉金板與鍍金板的區別,希望對大家在工作中有所幫助,如還有不清楚的地方,請聯系我司客服為您解答。
