隨著電子行業的快速發展,各式各樣的pcb也層出不窮,就比如目前具有代表性的金手指板,它是通過電硬金的方式做上去的,這種電金方式有什么好處呢,下面小編來詳細的介紹一下。

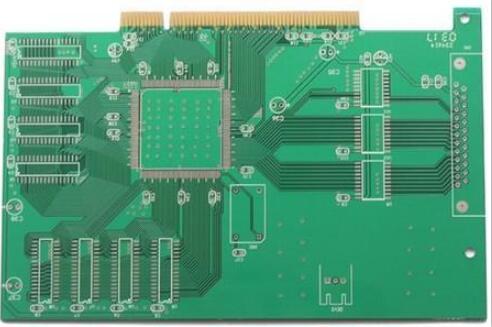

PCB金手指板介紹
1、金手指的解釋:用于插入卡槽,與卡槽內金屬彈簧片接觸導通的類似手指排列的焊盤,因這類設計對焊盤表面耐磨性和導電性有較高要求,故會在焊盤表面鍍上一層鎳和一層金,所以通稱為金手指。
2、金手指的作用:通過金手指和卡槽內彈簧片接觸導通,使外接的PCB和主板之間實現互聯互通,同時因用戶對性能需求的差異又方便拆卸更換。最常見金手指設計出現在電腦里面的顯卡和內存條上。

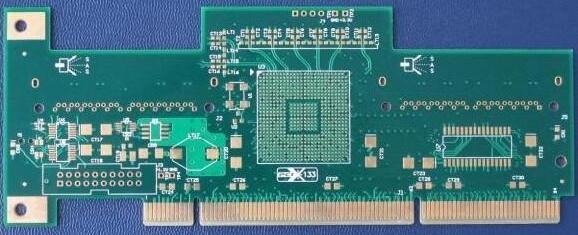

PCB金手指板的特點
1、為什么要做金手指
一塊獨特作用的PCBA需要跟主板互聯但是又需要方便更換,設計金手指和插槽連接,類似于電源插頭和插座的關系
因為金的導電性好、惰性又比較強,保證導電效果的同時又不會氧化,同時因為金耐磨頻繁插拔之后同樣能保證足夠好的導電性。
2、根據使用場景不同,如何選擇金手指的技術要求
通常意義上講的金手指是指這些手指部分鍍5-30u”的硬金,硬金耐磨效果更好,并且能保證插拔20000次不影響質量,必須要金厚5U”以上。但是硬金加工工藝相對復雜,金厚要求高消耗更多金鹽,直接造成成本過高。實際情況下,很多PCB不需要頻繁插拔,沒必要做較厚的金,甚至可以不做硬金,直接做化金替換(化金屬于軟金,金厚一般1-3U”),能有效降低PCB的采購價格。
3、金手指的加工方式
標準的鍍硬金手指,是采用電鍍方式,需要所有手指在電鍍時導電,因此金手指下方都會添加導 線,先在銅表面上鍍一層介質鎳,再在鎳層上面按要求厚度鍍上金。
手指鍍金之前,把其它所有不鍍金的焊盤用膠帶覆蓋,鍍完金之后撕掉膠帶,再用膠帶覆蓋金手指,其它焊盤按要求做噴錫、OSP、化金等處理,焊盤處理完成后撕掉金手指上膠帶。
成型時金手指磨斜邊,方便插入卡槽。
以上就是小編整理的關于什么是pcb金手指板和PCB金手指板的特點,希望對大家有所幫助,如還有不清楚的地方,請聯系右側的QQ、微信或者電話,我們會有專業的人員為您服務。
