pcb打樣廠家介紹pad(焊盤)和via(過孔)的區別
- 發表時間:2021-12-25 11:42:18
- 作者:小編
- 來源:誠暄PCB
- 人氣:2218 本文有1173個文字,預計閱讀時間3分鐘
過孔就是PCB上的鉆孔,通常作層間導電用,也可用于散熱。焊盤就是在過孔上的盤,和插器件的焊盤一樣。然而在設計軟件中,當你放置過孔VIA時,就同時將鉆孔和鉆孔上的盤放置好了,當然阻焊開窗也是放好了,是默認同時加上的。那么焊盤和過孔究竟有哪些區別呢,下面pcb打樣廠家為您詳細的介紹一下。

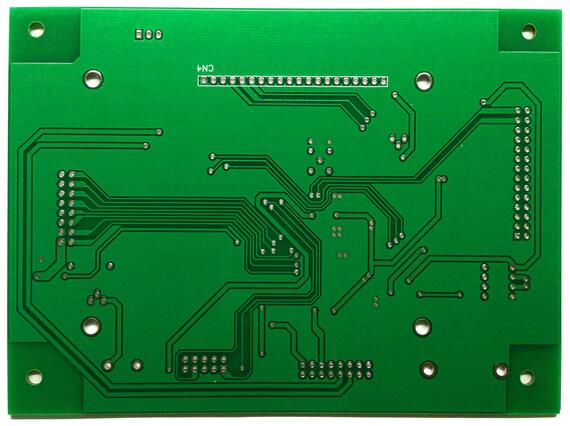

pcb打樣廠家介紹焊盤和過孔的區別
一、via與pad的區別
1、via
via稱為過孔,有通孔、盲孔和埋孔之分,主要用于同一網絡在不同層的導線的連接,一般不用作焊接元件。其中:
1)盲孔是是用于表層線路和內層線路的連接(多層板中才有,就是只能看到孔的一個頭,另一個頭沒有穿透板子)。
2)埋孔是內層線路和內層線路的連接(多層板中才有,在外面不能看到埋孔)
3)通孔是穿透表層和底層的孔,用于內部互連或作為元件的安裝定位孔。
只用于線路的連接的就是通常說的過孔,尺寸較小。用于安裝焊接元件的孔一般都比過孔大。
過孔由鉆孔和焊盤組成。
最簡單的理解是:焊盤是大一點的焊接元件用的孔。導孔是很小的,僅僅將不同層的線路進行連接的孔。
既專業又簡單的來說:
1)過孔就是雙層或者多層中層與層之間連接導通的孔;特點是有電氣導通性能,不用于焊接;
2)鉆孔是PCB板上的機械孔,用于裝配,不一定有電氣性能,也不能焊接;
3)焊盤是用來固定電子器件的穿孔或者鍍金表面(表面焊盤SMD PAD),特點是有電氣導通性能,可以焊接。
2、pad
pad稱為焊盤,有插腳焊盤和表貼焊盤之分;插腳焊盤有焊孔,主要用于焊接插腳元件;而表貼焊盤沒有焊孔,主要用于焊接表貼元件。
3、via主要起到電氣連接的作用,via的孔徑一般較小,通常只要制板加工工藝能做到就足夠了,而且via表面既可涂上阻焊油墨,也可不涂;而pad不僅起到電氣連接的作用,而且還起機械固定的作用。
pad的孔徑(當然是指插腳焊盤)則必須要足夠大到能穿過元件的引腳,否則會導致生產問題;另外,pad表面一定不能有阻焊油墨,因為這會影響焊接,并且一般在制板時還要在pad表面涂上助焊劑;還有pad的孔徑(當是指插腳焊盤)的盤徑和孔徑之間還必須符合一定的標準,否則不僅影響焊接,而且還會導致安裝不牢固。
二、處理方法的不同
1、VIA的孔在設計中表明多少,鉆孔就是多少。然后還要經歷沉銅等工藝步驟,最后 的實際孔徑大概會比設計孔徑小0.1mm。比如設定過孔0.5mm,實際完成后的孔徑只有0.4mm。
2、PAD的孔徑在鉆孔時會增加0.15mm,經歷過沉銅工藝后,孔徑比設計孔徑稍大一 點,約0.05mm。比如設計孔徑0.5mm,鉆孔會是0.65mm,完成后的孔徑是0.55mm。
3、 VIA在某些默認的PCB工藝中會覆蓋綠油,它可能會被綠油堵住,無法進行焊接。 測試點也做不了。
4、 VIA的焊環最小寬度為0.15mm(通用工藝情況下),以便保證可以可靠沉銅電鍍。
5、 PAD的焊環最小寬度為0.20mm(通用工藝情況下),以便保證焊盤的附著力量。
以上就是pcb打樣廠家介紹pad(焊盤)和via(過孔)的區別,希望對大家有所幫助,如還有不清楚的地方,請聯系右側的QQ、微信或者電話,我們會有專業的人員為您解答。
