pcb四層板廠家介紹pcb翹曲度標準是多少以及設計注意事項

  • 發表時間:2021-12-25 08:59:26
  • 作者:小編
  • 來源:誠暄PCB
  • 人氣:
  • 本文有726個文字,預計閱讀時間2分鐘

  對于PCB板翹曲所造成的影響,電子行業的同仁們應該都清楚,在自動化插裝線上,PCB板若不平整會引起定位不準,元器件無法插裝到板子的孔和表面貼裝焊盤上,甚至會撞壞自動插裝機。

  裝上元器件的板子焊接后發生彎曲,元件腳很難剪平整齊。板子也無法裝到機箱或機內的插座上,所以,裝配廠碰到板翹同樣是十分煩惱,目前已進入到表面安裝和芯片安裝的時代,裝配廠對板翹的要求越來越嚴格。下面小編來詳細的介紹一下pcb翹曲度的問題。

  pcb四層板廠家介紹pcb翹曲度知識

  據美國IPC—6012(1996版)《剛性印制板的鑒定與性能規范》,用于表面安裝印制板的允許最大翹曲和扭曲為0.75%,其它各種板子允許1.5%。這比IPC-RB-276(1992版)提高了對表面安裝印制板的要求。
pcb四層板廠家介紹pcb翹曲度知識

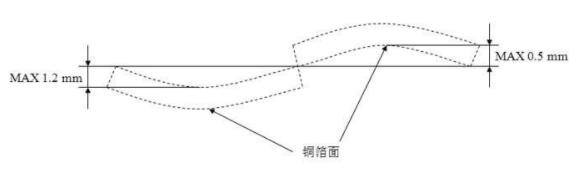

  目前,各電子裝配廠許可的翹曲度,不管是雙層板還是多層板,1.6mm厚度,通常是0.70~0.75%,不少SMT、BGA的板子,要求是0.5%,部分工廠正在鼓動把翹曲度的標準提高到0.3%,測試翹曲度的方法遵照GB4677、5-84或IPC-TM-6502422B。

  把板子放到經檢定的平臺上,把測試針插到翹曲度最大的地方,以測試針的直徑,除以印制板曲邊的長度,就可以計算出該印制板的翹曲度了。

  pcb四層板廠家介紹pcb翹曲度設計注意事項

  PCB設計時應注意以下事項:

  1、多層板芯板和半固化片應使用同一供應商的產品。

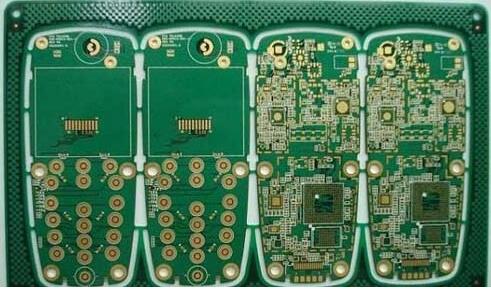

pcb四層板廠家介紹pcb翹曲度設計注意事項

  2、層間半固化片的排列應當對稱,例如六層板,1-2和5-6層間的厚度和半固化片的張數應當一致,否則層壓后容易翹曲。

  3、外層A面和B面的線路圖形面積應盡量接近。若A面為大銅面,而B面僅走幾根線,這種印制板在蝕刻后就很容易翹曲。如果兩面的線路面積相差太大,可在稀的一面加一些獨立的網格,以作平衡。

  以上就是pcb四層板廠家介紹pcb翹曲度標準是多少以及設計注意事項,希望對大家有所幫助,如還有不清楚的地方,請聯系右側的QQ、微信或者電話,我們會有專業的人員為您解答。
