電子行業的快速發展,pcb的產量也跟著上了一個新的臺階,為了節約成本和提高生產效率,生產時都會采用拼板的方式來生產,那么PCB為什么要拼板呢?拼板有什么好處呢,下面小編來詳細的說一說。

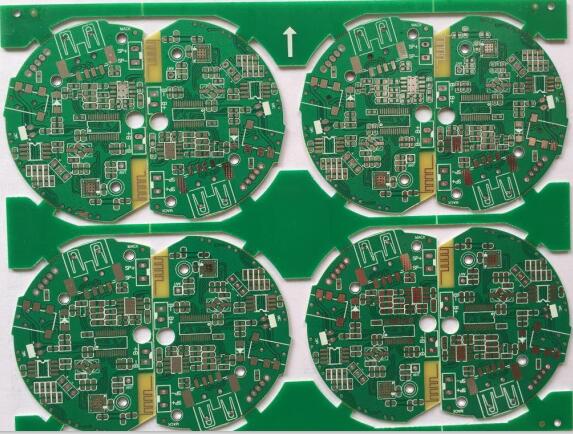

pcb拼板介紹
pcb拼板只是為了生產方便,對于制板廠來說,他的基材一般都比較大,一次做很多塊板子,然后給一塊一塊的切下來,如果做拼板主要是在焊接生產時候用,想象一個指甲蓋大的板子一個一個的在汽車那么大的SMT機子上焊接。
pcb拼板有好幾種定義的! 方便客戶插件是一個方便廠家自己生產是一個節約材料是一個!方便插件就是客戶要求這樣拼,你就必須按要求去做。廠家方便生產是方便V割等。節約材料就是為了更加完美的運用材料而不浪費或者留太多的邊料!
單塊PCB的尺寸要根據整機的總體結構來確定。PCB的大小、形狀應適合表面組裝生產線生產,符合印刷機、貼片機適用的基板尺寸范圍和再流焊爐的工作寬度。
由于SMB的尺寸較小,為了更適應SMT自動化生產往往將多塊板組合成一塊板,有意識地將若干個相同單元PCB進行有規則的拼合,把它們拼合成長方形或正方形,稱為拼板。

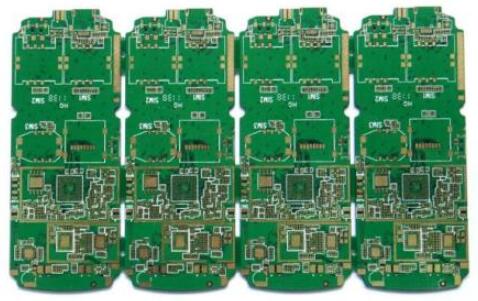

pcb拼板的好處
尺寸小的PCB采用拼板可以提高生產效率,増強生產線的適用性,減少工裝準備費用。單面貼裝的印制板拼板貼裝面在同一面,雙面全貼裝不進行波峰焊的可采用雙數拼板正反面各半,兩面圖形按相同的排列方式,這種排列方式可以提高設備利用率(在中、小批量生產條件下設各投資可減半),節約生產準備費用和時間。
拼板之間可以采用V形槽直線分割、郵票孔、沖糟等工藝手段進行組合,要求刻糟精確、深度均勻,有較好機械支撐強度但又易于分割機分斷或用手掰開。
對于小相同印制電路的PCB拼合亦可按此原則進行, 但應注意元件位號的編寫方法。拼合的印制電路板俗稱“郵票”板。
1、郵票板可由多塊同樣的PCB組成或由多塊不同的PCB組成。
2、郵票板上各電路板間的連接筋起機械支撐作用。因此它既要有一定的強度,又要便于折斷把電路分開。
3、根據表面組裝設各的情況決定郵票板的最大外形尺寸,如貼片機的貼片面積印刷機的最大印刷面積和再流焊傳送帶的工作寬度等。
以上就是小編整理的關于什么是pcb拼板和pcb做成拼板的好處,希望對大家有所幫助,如還有不清楚的地方,請聯系右側的QQ、微信或者電話,我們會有專業的人員為您解答。
