pcb廠家拼板需遵守的原則?pcb拼板的十個注意事項
- 發表時間:2019-06-28 22:25:32
- 作者:小編
- 來源:誠暄PCB
- 人氣: 本文有852個文字,預計閱讀時間3分鐘

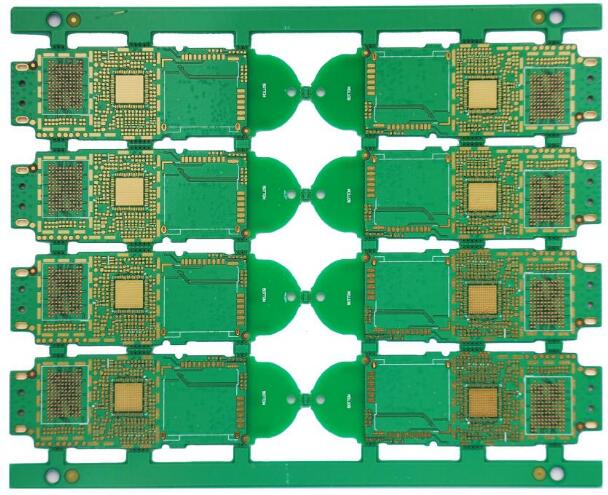

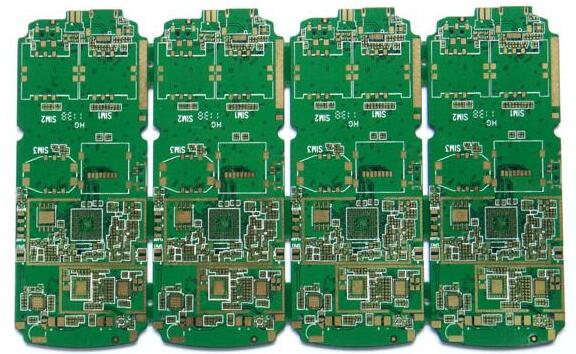

線路板拼板,顧名思義,就是將多片線路板拼在一起構成一個大的SET。線路板拼版的意義在于,第一,方便后續客戶的線路板焊接及貼片;第二,線路板拼版能提高板材的利用率,從而降低生產成本。下面小編來詳細的介紹一下pcb廠家拼板需遵守的原則和pcb拼板的十個注意事項。
pcb廠家拼板需遵守的原則
1、客戶有要求的按客戶的要求設計。
2、客戶有拼板要求,報價時確認是否超工藝制程能力、利用率能達我司要求,不符合的建議更改。
3、客戶無明確要求,我司自行拼版確認的,保證板材利用率、符合生產制程能力要求。
4、電路板拼板圖必須要明確:倒扣,陰陽拼板,郵票孔位置,(如無法確定郵票孔大小及個數可以不放),每個型號都應該有客戶確認過的拼板圖。
pcb廠家介紹拼板的十個注意事項
1、PCB拼板外框(夾持邊)應采用閉環設計,確保PCB拼板固定在夾具上以后不會變形;
2、PCB拼板外形盡量接近正方形,推薦采用2×2、3×3、……拼板,但不要拼成陰陽板;
3、PCB拼板寬度≤260mm(SIEMENS線)或≤300mm(FUJI線);如果需要自動點膠,PCB拼板寬度×長度≤125mm×180mm;
4、PCB拼板內的每塊小板至少要有三個定位孔,3≤孔徑≤6 mm,邊緣定位孔1mm內不允許布線或者貼片;
5、小板之間的中心距控制在75mm~145mm之間;
6、設置基準定位點時,通常在定位點的周圍留出比其大1.5mm的無阻焊區;
7、拼板外框與內部小板、小板與小板之間的連接點附近不能有大的器件或伸出的器件,且元器件與PCB板的邊緣應留有大于0.5mm的空間,以保證切割刀具正常運行;
8、在拼板外框的四角開出四個定位孔,孔徑4mm±0.01mm;孔的強度要適中,保證在上下板過程中不會斷裂;孔徑及位置精度要高,孔壁光滑無毛刺;
9、用于PCB的整板定位和用于細間距器件定位的基準符號,原則上間距小于0.65mm的QFP應在其對角位置設置;用于拼版PCB子板的定位基準符號應成對使用,布置于定位要素的對角處;
10、大的元器件要留有定位柱或者定位孔,重點如I/O接口、麥克風、電池接口、微動開關、耳機接口、馬達等。
以上就是小編介紹的關于pcb廠家拼板需遵守的原則和pcb拼板的十個注意事項,希望對大家有所幫助,如還有不清楚的地方,請聯系右側的QQ、微信或者電話,我們會有專業的人員為您解答。
