隨著人們生活水平的提高,對電子產品的要求也越來越高,特別是目前無線的產品比較多,那么對信號接收各方面都有了很大的要求,那么我們?cè)谠O(shè)計pcb的時候,差分走線就顯得十分的重要,下面小編來詳細的說一說PCB差分的優點和走線的要求。
PCB使用差分走線的好處
1、 輸出驅動總的dI/dr會大幅降低,從而減小了軌道塌陷和潛在的電磁干擾;
2、 與單端放大器相比,接收器中的差分放大器有更高的增益;
3、 差分信號在一對緊耦合差分對中傳輸時,在返回路徑中對付串?dāng)_和突變的魯棒性更好;
4、 因?yàn)槊總€(gè)信號都有自己的返回路徑,所以差分新信號通過接插件或封裝時,不易受到開關噪聲的干擾;

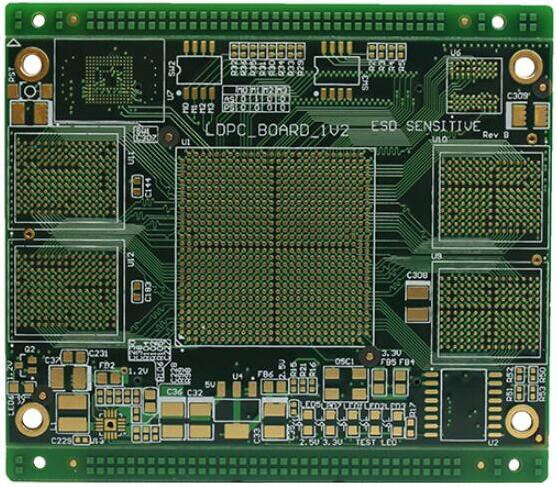

PCB使用差分走線的要求
1、確定走線模式、參數及阻抗計算
差分對走線分外層微帶線差分模式和內層帶狀線差分模式兩種,通過合理設置參數,阻抗可利用相關阻抗計算軟件(如POLAR-SI9000)計算也可利用阻抗計算公式計算。
2、走平行等距線
確定走線線寬及間距,在走線時要嚴格按照計算出的線寬和間距,兩線間距要一直保持不變,也就是要保持平行。平行的方式有兩種: 一種為兩條線走在同一線層(side-by-side),另一種為兩條線走在上下相兩層(over-under)。
一般盡量避免使用后者即層間差分信號, 因?yàn)樵赑CB板的實際加工過程中,由于層疊之間的層壓對準精度大大低于同層蝕刻精度,以及層壓過程中的介質流失,不能保證差分線的間距等于層間介質厚度, 會造成層間差分對的差分阻抗變化。困此建議盡量使用同層內的差分。
3、抗干擾能力強
因?yàn)閮筛罘肿呔€之間的耦合很好,當外界存在噪聲干擾時,幾乎是同時被耦合到兩條線上,而接收端關心的只是兩信號的差值,所以外界的共模噪聲可以被完全抵消。
4、能有效抑制 EMI
同樣的道理,由于兩根信號的極性相反,他們對外輻射的電磁場可以相互抵消,耦合的越緊密,泄放到外界的電磁能量越少。
5、時序定位精確
由于差分信號的開關變化是位于兩個信號的交點,而不像普通單端信號依靠高低兩個閾值電壓判斷,因而受工藝,溫度的影響小,能降低時序上的誤差,同時也更適合于低幅度信號的電路。目前流行的 LVDS(low voltage differential signaling)就是指這種小振幅差分信號技術。
以上就是小編介紹的關于PCB使用差分走線的好處和使用差分走線的要求,希望對大家有所幫助,如還有不清楚的地方,請聯系右側的QQ、微信或者電話,我們會有專業的人員為您解答。
