為什么pcb布線少用90度拐角?pcb直角布線對信號有影響嗎
- 發表時間:2019-06-29 09:17:37
- 作者:小編
- 來源:誠暄PCB
- 人氣: 本文有723個文字,預計閱讀時間2分鐘
PCB設計是一個復雜的過程,布線是極其重要的步驟,走線的好壞直接影響整塊板子的性能,PCB走線的方式有很多種,下面小編來介紹一下為什么pcb布線盡量少用90度拐角。

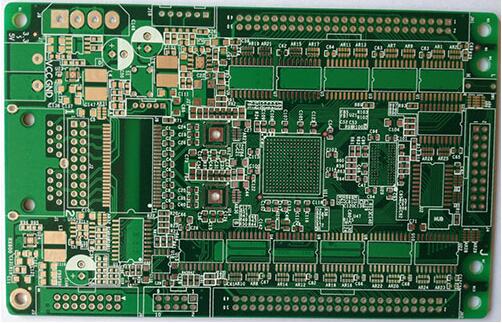

pcb廠家布線少用90度拐角知識介紹
直角走線是PCB走線方式中盡量要避免的,這也是衡量布線好壞的標準之一,直角走線會使傳輸線的線寬發生變化,造成阻抗不連續。其實不光是直角走線,頓角,銳角走線都可能會造成阻抗變化的情況。
對頻率很高的電路來說拐彎過大容易引起各種干擾,不同頻率應對的不同。在低頻時則主要考慮拐彎過大機械強度不夠,使用中容易損壞斷裂。所以一般不建議這么做。低頻板固定良好,使用環境良好,為了省事臨時實驗性的這么走了也沒多大問題。
這是PCB布線的一種規范要求。當導線比較細時,在加工電路板時,直角處更容易斷掉。另外,對于高頻電路,直角處更容易產生幅射。
在直角處,線寬是直角的對角長度,所以線寬在直角處會變寬。 避免直角一般是在高速電路或高頻電路中,對于一般的低頻電路沒多大的意義。

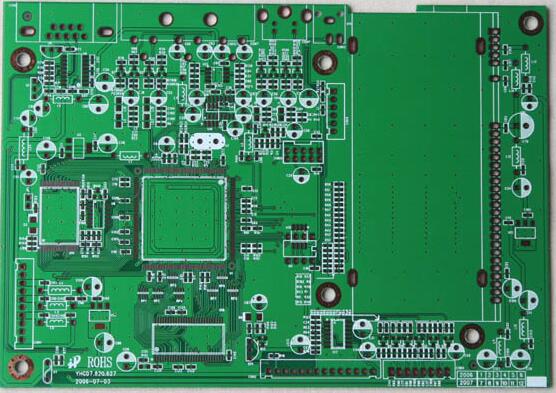

pcb廠家直角布線對信號的影響知識
一、拐角可以等效為傳輸線上的容性負載,減緩上升時間;
二、阻抗不連續會造成信號的反射;
三、直角尖端產生的EMI。
總的說來,PCB直角走線并沒有想象中的那么可怕,至少在非射頻及高速電路的應用中,盡管直角走線帶來的影響并不是很嚴重,但并不是說都可以走直角線。
注意細節是每個優秀工程師必備的基本素質,隨著數字電路的飛速發展,PCB工程師處理的信號頻率也會不斷提高,到10GHz以上的RF設計領域,這些小小的直角都可能成為高速問題的重點對象。
以上就是小編介紹的關于為什么pcb布線盡量少用90度拐角和pcb直角布線對信號有哪些影響,希望對大家有所幫助,如還有不清楚的地方,請聯系右側的QQ、微信或者電話,我們會有專業的人員為您解答。
