PCB板常見表面處理方式有哪些

  • 發表時間:2021-12-26 10:11:36
  • 作者:下單文員
  • 來源:新聞中心
  • 人氣:
  • 本文有921個文字,預計閱讀時間3分鐘

  表面處理最基本的目的是保證良好的可焊性或電性能。由于自然界的銅在空氣中傾向于以氧化物的形式存在,不大可能長期保持為原銅,因此需要對銅進行其他處理。雖然在后續的組裝中,可以采用強助焊劑除去大多數銅的氧化物,但強助焊劑本身不易去除,因此業界一般不采用強助焊劑。

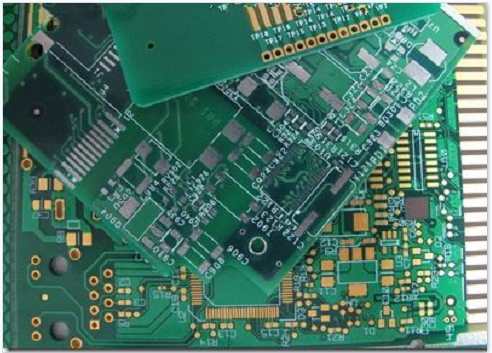

PCB板常見表面處理方式有哪些

  PCB板的表面處理工藝包括:抗氧化,噴錫,無鉛噴錫,沉金,沉錫,沉銀,鍍硬金,全板鍍金,金手指,鎳鈀金OSP等。

  PCB板常見表面處理方式介紹:

  1、化學沉銀

  介于OSP和化學鍍鎳/浸金之間,工藝較簡單、快速。暴露在熱、濕和污染的環境中,仍能提供很好的電性能和保持良好的可焊性,但會失去光澤。因為銀層下面沒有鎳,所以沉銀不具備化學鍍鎳/浸金所有的好的物理強度。

  2、電鍍鎳金

  在PCB表面導體先電鍍上一層鎳之后再電鍍上一層金,鍍鎳主要是防止金和銅之間的擴散。現在的電鍍鎳金有兩類:鍍軟金(純金,金表明看起來不亮)和鍍硬金(表面平滑堅硬,耐磨,含有鈷等其它元素,表面看起來較光亮)。軟金主要用于芯片封裝時打金線;硬金主要用在非焊接處的電性互連(如金手指)。

  3、PCB混合表面處理技術

  選擇兩種或者兩種以上的表面處理方式進行表面處理,常見的形式有:沉鎳金+防氧化、電鍍鎳金+沉鎳金、電鍍鎳金+熱風整平、沉鎳金+熱風整平。

  所有的表面處理形式中熱風整平(無鉛/有鉛)是最常見且最便宜的處理方式,但請注意歐盟的RoHS規定。

  4、熱風整平

  在PCB表面涂覆熔融錫鉛焊料并用加熱壓縮空氣整平(吹平)的工藝,使其形成一層既抗銅氧化又可提供良好的可焊性的涂覆層。熱風整平時焊料和銅在結合處形成銅錫金屬化合物,其厚度大約有1~2mil。

  5、有機防氧化(OSP)

  在潔凈的裸銅表面上,以化學的方法長出一層有機皮膜。這層膜具有防氧化,耐熱沖擊,耐濕性,用以保護銅表面于常態環境中不再繼續生銹(氧化或硫化等);同時又必須在后續的焊接高溫中,能很容易被助焊劑所迅速清除,以便焊接。

  6、化學沉鎳金

  在銅面上包裹一層厚厚的,電性能良好的鎳金合金并可以長期保護PCB。不像OSP那樣僅作為防銹阻隔層,其能夠在PCB長期使用過程中有用并實現良好的電性能。另外它也具有其它表面處理工藝所不具備的對環境的忍耐性。

  以上就是小編整理的關于“PCB板常見表面處理方式有哪些”,希望對大家有所幫助,如還有不清楚的地方,請聯系我司客服為您解答。
