pcb板V割和郵票孔的區別
- 發表時間:2021-12-26 10:11:00
- 作者:工藝工程師
- 來源:新聞中心
- 人氣: 本文有837個文字,預計閱讀時間3分鐘
pcb拼板有好幾種定義的! 方便客戶插件是一個, 方便廠家自己生產是一個, 節約材料是一個! 方便插件就是客戶要求這樣拼,你就必須按要求去做。 廠家方便生產是方便V割等。 節約材料就是為了更加完美的運用材料而不浪費,或者留太多的邊料!例如1米2乘1米的材料,你開34X41 CM的拼板就完美了.
拼板就要考慮到板子之間的連接方式,一般有3種:V割(V-CUT)、郵票孔以及空心連接條。V割對于規則板使用的較多,只要將兩個板子拼在一起,之間留點空隙(V割的空隙)即可。郵票孔在異形板中使用的較多,板子連接處打上多個過孔。空心連接條就是使用很窄的板材進行連接,在有半孔工藝的板子中使用較多。
PCB板V割好還是郵票孔好?

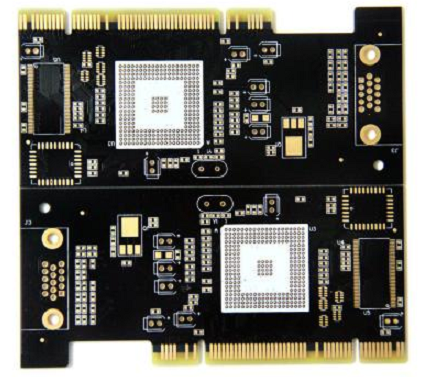

1、V割
V割,又稱V-CUT,是在兩個板子的連接處畫一個槽,這個地方板子的連接就比較薄,容易掰斷。在拼板時將兩個板子的邊緣合并在一起就可以。另外V割一般都是直線,不會有彎曲圓弧等復雜的走線,所以在拼版時可以盡量在一條直線上。注意在兩個板子之間給V割留有間隙,一般0.4mm就可以。V割線可以使用2D線放在所有層進行表示。
由于V割只能走直線,所以只適用于規則PCB板的拼板連接。對于不規則的PCB板,比如圓形的,就需要使用到郵票孔來進行拼板連接,下面介紹一下郵票孔。
2、郵票孔
郵票孔是拼板的另一種連接方式,一般在異形板中使用的較多。在兩個板子的邊緣通過一小塊板材進行連接,而這一小塊板材與兩塊板的連接處有許多小孔,這樣容易掰斷。
之所以稱為郵票孔,是因為掰斷之后板子的邊緣像郵票的邊緣。
3、空心連接條
連接方式和郵票孔類似,區別在于連接條的連接部分更窄一點,而且兩邊沒有過孔。這種方式有一個缺點就是板子掰開之后會有一個很明顯的凸點,而郵票孔的凸點由于被過孔分開所以不怎么明顯。既然這樣為什么還要使用這種方式呢?直接使用郵票孔不就行了。其實有一種情況郵票孔和V割都無法使用的,那就是做四周都是半孔模塊的時候,只能通過空心連接條在模塊四個角進行連接。
以上就是小編整理的關于“pcb板V割和郵票孔的區別”,希望對大家有所幫助,如還有不清楚的地方,請聯系我司客服為您解答。
