PCB板一階,二階和三階是怎樣區分的?
- 發表時間:2020-06-12 16:19:21
- 作者:工藝工程師
- 來源:新聞中心
- 人氣:5207 本文有652個文字,預計閱讀時間2分鐘
一階的比較簡單,流程和工藝都好控制。
二階的就開始麻煩了,一個是對位問題,一個打孔和鍍銅問題。二階的設計有多種,一種是各階錯開位置,需要連接次鄰層時通過導線在中間層連通,做法相當于2個一階HDI。第二中是,兩個一階的孔重疊,通過疊加方式實現二階,加工也類似兩個一階,但有很多工藝要點要特別控制,也就是上面所提的。第三種是直接從外層打孔至第3層(或N-2層),工藝與前面有很多不同,打孔的難度也更大。

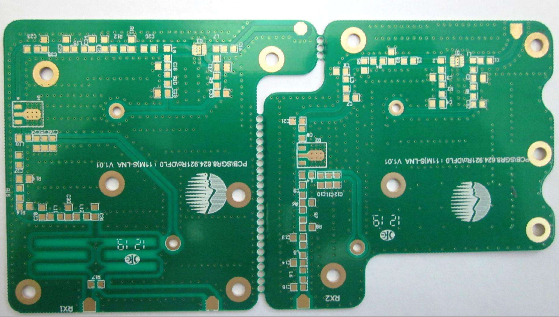

PCB板一階,二階和三階的區分
對于三階的以二階類推即是。舉例如下:
6層板中一階,二階是針對需要激光鉆孔的板子來說的,即指HDI板.
6層一階HDI板指 盲孔:1-2,2-5,5-6. 即1-2,5-6需激光打孔.
6層二階HDI板指 盲孔:1-2,2-3,3-4,4-5,5-6. 即需2次激光打孔.首先鉆3-4的埋孔,接著壓合2-5,然后第一次鉆2-3,4-5的激光孔,接著第2次壓合1-6,然后第二次鉆1-2,5-6的激光孔.最后才鉆通孔.由此可見二階HDI板經過了兩次壓合,兩次激光鉆孔.
另外二階HDI板還分為:錯孔二階HDI板和疊孔二階HDI板,錯孔二階HDI板是指盲孔1-2和2-3是錯開的,而疊孔二階HDI板是指盲孔1-2和2-3疊在一起,例如:盲:1-3,3-4,4-6.
依此類推三階,四階......都是一樣的.幾階指壓合次數。
一階板,一次壓合即成,可以想像成最普通的板。
二階板,兩次壓合,以盲埋孔的八層板為例,先做2-7層的板,壓好,這時候2-7的通孔埋孔已經做好了,再加1層和8層壓上去,打1-8的通孔,做成整板.
三階板就比上面更復雜,先壓3-6層,再加上2和7層,最后加上1到8層,一共要壓合三次,一般廠家做不了.
以上就是小編整理的關于“PCB板一階,二階和三階是怎樣區分的?”,希望對大家有所幫助,如還有不清楚的地方,請聯系我司客服為您解答。
