pcb板過孔的三種處理方式和區別分析
- 發表時間:2021-12-26 10:09:17
- 作者:工藝工程師
- 來源:新聞中心
- 人氣: 本文有803個文字,預計閱讀時間3分鐘
過孔是印制電路板(PCB)設計的一部分,過孔的作用是將電氣相連、固定和元件定位。一個過孔由三部分組成:孔、孔周圍的焊盤區、POWER層隔離區。過孔的制作:在過孔的孔壁圓柱面上鍍一層金屬,用于聯通中間各層的銅箔,過孔的上下兩面做成焊盤狀,直接線路相通(或也可不連)。

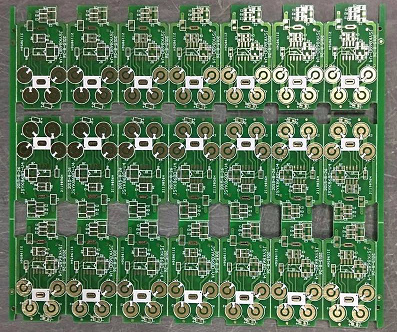

PCB板過孔的三種處理方式
一:過孔蓋油
過孔蓋油指的是via過孔的焊環上面不裸露,覆蓋油墨,為避免板子使用時有短路等情況,一般會選擇過孔蓋油,這樣既保證了電性能,也避免了使用過程中與其他部件短路的風險。
二:過孔開窗
過孔開窗指的是via過孔的焊環上面裸露,不蓋油墨。這種處理方式類似于插件孔的處理方式,插件孔一般都是要開窗上錫的。過孔開窗一般是設計者有特殊需求的時候,就會進行這種處理。如果表面處理是噴錫的話,這樣處理的過孔就可以像貼片焊盤一樣,可以上錫焊接的。
三:過孔塞油
過孔塞油指的是指的把過孔全孔塞上油,堵往過孔,這樣阻焊環上的油,就不會流入過孔,對孔內用油墨進行塞孔。過孔塞油好的標準是過孔不透光,從孔一面看過去,看不透到另外一面的。
PCB板過孔三種處理方式的區別:
1、過孔蓋油和過孔塞油的區別:
過孔蓋油指的過孔的焊環上面覆蓋油墨,這里這樣做的目的是使過孔的焊環邊緣部分都有綠油覆蓋了,而過孔塞油指的是過孔全孔塞上油墨,堵住過孔,這里指的是孔內都用油墨塞住了,不透光。
2、過孔蓋油和過孔開窗的區別:
過孔蓋油指的過孔的焊環上面覆蓋油墨,這里做的目的是孔的焊環邊緣部分都有綠油覆蓋了,起到綠油絕緣作用。而過孔開窗與之相反,過孔的焊環上面裸露,不蓋油墨。如果做表面處理噴錫的話,焊環這里就類似于貼片焊盤上錫,可以用來焊接作用。
3、過孔開窗和過孔塞油的區別:
一個是過孔焊環裸露,過孔透光出來了,一個是過孔全部覆蓋油墨了,且孔內也被油墨塞住了,不透光。
以上就是小編整理的關于“pcb板過孔的三種處理方式和區別分析”,希望對大家有所幫助,如還有不清楚的地方,請聯系我司客服為您解答。
