pcb板拼板方式及注意事項介紹
- 發表時間:2021-12-26 10:09:06
- 作者:工藝工程師
- 來源:新聞中心
- 人氣: 本文有646個文字,預計閱讀時間2分鐘

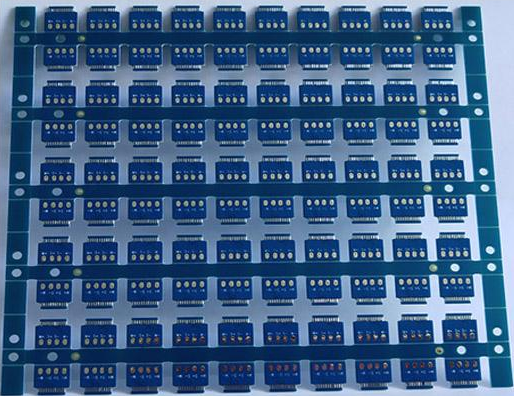

PCB拼板方式有縱橫拼板、對拼、陰陽拼板。對于不規則的電路板適合對拼,兩面都有貼裝的器件時,一般采用陰陽拼板方式。在做拼板時需要考慮以下因素,與焊接工藝有關的元器件分布,盡量將重型器件置于一面。因此,當有重型器件時,防止回流焊接高溫加熱時器件脫落,盡量避免選擇陰陽拼板方式,要選擇單面拼板的方式。在選擇拼板方式時,要根據元器件類型、PCB形狀等進行選擇,特別是選擇陰陽拼板方式時,要綜合考慮,不要為了拼板而拼板,那樣將失去拼板的最終目的。
pcb拼板方式有哪些?
1、V-CUT
V-CUT指可以將幾種板子或者相同板子在一起組合拼接,然后PCB做板加工完成后在板子間用V-CUT機割開一條V型槽,可以在使用時掰開。是如今比較流行的方式。
2、沖槽
沖槽指的是在板與板之間或者板子內部按需要用銑床銑空,相當于挖掉。
3、郵票孔
所謂郵票用就是采用很小的孔把板與板之間鏈接起來,看起來像郵票上面的鋸齒形,所以叫郵票孔鏈接。郵票孔鏈接是板與板之間的四周都需要高控制毛刺,即只能使用一點郵票孔來代替V線。
陰陽拼板時,需要注意以下幾點:
1、當PCB上有金手指時,一般將金手指放在板邊外側非夾板位置的方向上。
2、設計排板時,應避免太大的空洞,以防止制程中真空定位不穩或感應器感應不到PCB。
3、針對兩面制程,若其中一面的相同材料較多時,為了保證貼片速度,不宜設置成陰陽拼板。
4、兩面零件無太大的IC(一般小于100pin),無FINE,PITCH組件(間距<0.5mm),BGA及較重的器件。
以上就是小編整理的關于“pcb板拼板方式及注意事項介紹”,希望對大家有所幫助,如還有不清楚的地方,請聯系我司客服為您解答。
