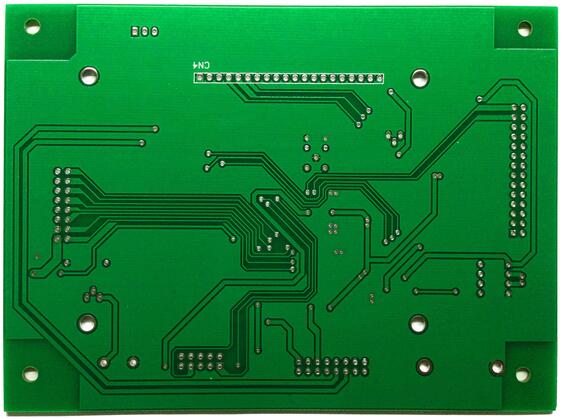

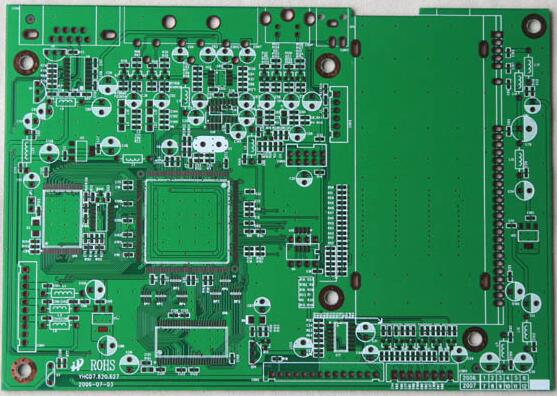

PCB( Printed Circuit Board)，中文名稱為印制電路板，又稱印刷線路板，是重要的電子部件，是電子元器件的支撐體，是電子元器件電氣連接的載體。由于它是采用電子印刷術制作的，故被稱為“印刷”電路板。

　　PCB打樣是什么意思

　　隨著電子產品的不斷更新?lián)Q代，符合用戶需求的新產品不斷出現的市場上，這些產品在上市之前都是需要經過不斷的打樣和測試的，以便符合理更多用戶的需求。

　　線路板打樣一般是指電子產品在工程師PCB layout設計完成之后發送給pcb生產廠家加工成線路板用來試產。因為是新開發的產品，很多功能還不完善，還有許多功能需要調試，調試合格后才能進行批量的生產，如果調試不合格，還需要重新修改、打樣和調試的，為后期減少很多不必要的麻煩。

　　PCB打樣需要注意事項知識

　　一、對于廠家，需要注意的事項有：

　　1、認真檢查相關PCB文件資料，避免出現資料問題;

　　2、全面進行工藝核準，與自身工藝進行配置;

　　3、和客戶深入溝通，詳細了解客戶要求及注意事項，防止出現失誤。

　　二、對于工程師，需要注意的事項有：

　　1、需要根據不同情況，選擇合理的打樣數量，以減少成本;

　　2、特別確認器件封裝，避免因封裝錯誤導致打樣失敗;

　　3、對PCB進行全面檢查，提升性能;

　　4、做好信號完整性布局，降低噪聲，提高穩定性。

　　三、PCB打樣過程，需要注意的事項有：

　　1、元件的布局與走線

　　元件的布局與走線對產品的壽命、穩定性、電磁兼容都有很大的影響，是應該特別注意的地方。需要注意元件的放置順序，通常先放置與結構有關的固定位置的元器件，在從大到小放置其他元器件。另外元件布局還需要注意散熱問題，應該將發熱元件，分散放置，不要集中一處。

　　2、調整完善

　　完成PCB布線后，需要對文字、個別元件、走線做些調整以及敷銅，以便進行生產、調試、維修。

　　3、使用仿真功能PCB打樣

　　為保證PCB能正確進行打樣，可使用軟件進行仿真。特別是高頻數字電路，可以提前發現一些問題，減少后期調試工作量。

　　以上就是小編介紹的關于PCB打樣是什么意思和PCB打樣需要注意哪些事項，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
