　　PCB幾乎存在于我們所有能見的電器中，它提供集成電路等各種電子元器件固定裝配的機械支撐、實現集成電路等各種電子元器件之間的布線和電氣連接或電絕緣、提供所要求的電氣特性，如特性阻抗等。同時為自動錫焊提供阻焊圖形;為元器件插裝、檢查、維修提供識別字符和圖形。PCB又分單層板和多層板，板數層級越多，對于PCB制造的要求越高。

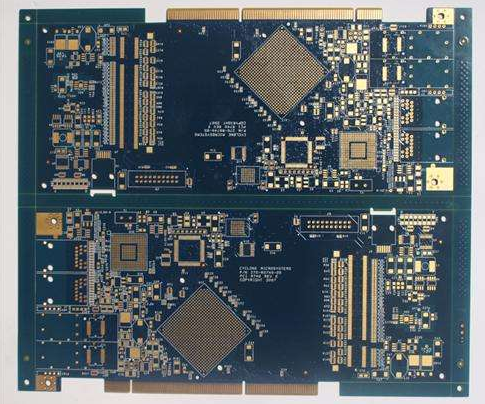

　　武漢PCB8層板制作流程：

　　常規多層板工藝流程與技術

　　開料---內層制作---氧化處理---層壓---鉆孔---孔化電鍍(可分全板和圖形電鍍)---外層制作---表面涂覆---外形加工---檢驗---成品

　　(注1)：內層制作是指開料后的在制板---圖形轉移(成膜、曝光、顯影)---蝕刻與退膜---檢驗等的過程。

　　(注2)：外層制作是指經孔化電鍍的在制板---圖形轉移(成膜、曝光、顯影)---蝕刻與退膜等過程。

　　(注3)：表面涂(鍍)覆是指外層制作后---阻焊膜與字元---涂(鍍)層(如HAL、OSP、化學Ni/Au、化學Ag、化學Sn等等)。

　　過孔一般又分為三類：盲孔、埋孔和通孔。

　　盲孔，指位于印刷線路板的頂層和底層表面，具有一定深度，用于表層線路和下面的內層線路的連接，孔的深度與孔徑通常不超過一定的比率。

　　埋孔，指位于印刷線路板內層的連接孔，它不會延伸到線路板的表面。

　　盲孔與埋孔兩類孔都位于線路板的內層，層壓前利用通孔成型工藝完成，在過孔形成過程中可能還會重疊做好幾個內層。
