PCB單面板與雙面板有哪些區別?
- 發表時間:2021-12-25 09:34:35
- 作者:工藝工程師
- 來源:新聞中心
- 人氣: 本文有686個文字,預計閱讀時間2分鐘
單面板就是在最基本的PCB上,零件集中在其中一面,導線則集中在另一面上。因為導線只出現在其中一面,所以我們就稱這種PCB叫作單面板(Single-sided)。因為單面板在設計線路上有許多嚴格的限制(因為只有一面,布線間不能交叉而必須繞獨自的路徑),所以只有早期的電路才使用這類的板子。

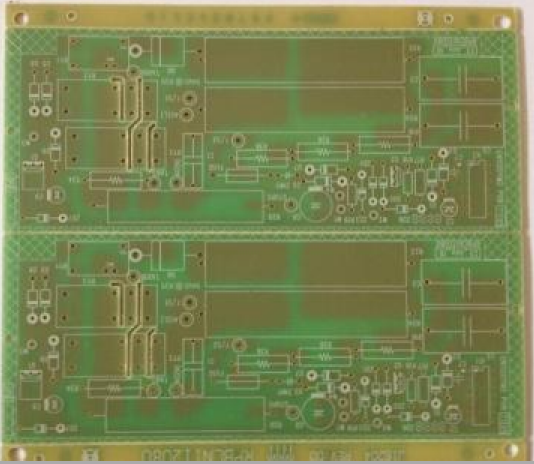

PCB單面板與雙面板有的區別
單面板的布線圖以網路印刷(Screen Printing)為主,亦即在銅表面印上阻劑,經蝕刻后再以防焊阻印上記號,最后再以沖孔加工方式完成零件導孔及外形。此外,部份少量多樣生產的產品,則采用感光阻劑形成圖樣的照相法。
雙面板(Double-Sided Boards)的兩面都有布線。不過要用上兩面的導線,必須要在兩面間有適當的電路連接才行。這種電路間的「橋梁」叫做導孔(via)。導孔是在PCB上,充滿或涂上金屬的小洞,它可以與兩面的導線相連接。因為雙面板的面積比單面板大了一倍,而且因為布線可以互相交錯(可以繞到另一面),它更適合用在比單面板更復雜的電路上。
嚴格意義上來說雙面板是電路板中很重要的一種PCB板,他的用途是很大的,看一板PCB板是不是雙面板也很簡單,相信朋友們對單面板的認識是完全可以把握的了,雙面板就是單面板的延伸,意思是單面板的線路不夠用從而轉到反面的,雙面板還有重要的特征就是有導通孔。簡單點說就是雙面走線,正反兩面都有線路!一句概括就是:雙面走線的板就是雙面板!有的朋友就要問了比如一塊板雙面走線,但是只有一面有電子零件,這樣的板到底是雙面板還是單面板呢?答案是明顯的,這樣的板就是雙面板,只是在雙面板的板材上裝上了零件而已。
以上就是小編整理的關于“PCB單面板與雙面板有哪些區別?”,希望對大家有所幫助,如還有不清楚的地方,請聯系我司客服為您解答。
