PCB單面板生產有哪些工藝流程?

  • 發表時間:2021-12-25 09:07:34
  • 作者:工藝工程師
  • 來源:新聞中心
  • 人氣:
  • 本文有792個文字,預計閱讀時間2分鐘

  單面板的布線圖以網路印刷為主,亦即在銅表面印上阻劑,經蝕刻后再以 防焊阻印上記號,再以沖孔加工方式完成零件導孔及外形。此外,部份少量多樣生產的產品,則采用感光阻劑形成圖樣的照相法。

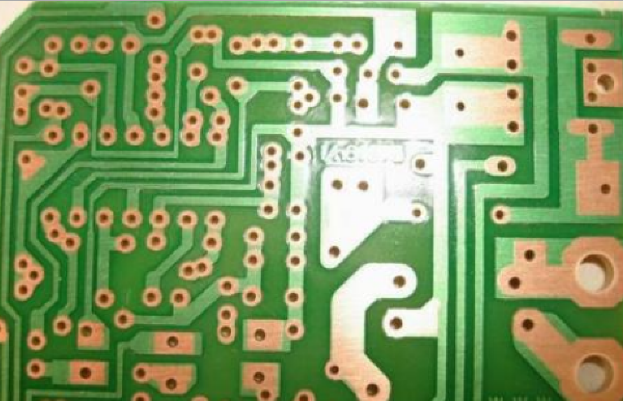

PCB單面板生產有哪些工藝流程

  PCB單面板生產的工藝流程

  1、 裁剪覆銅板;(將覆有銅皮的板進行裁剪,注意裁剪規格,裁剪前需烘烤板材);

  2、 磨板;(在磨板機內對裁剪的覆銅板進行清洗,使其表面無灰塵、毛刺等雜物,先磨洗后烘烤,兩道工序是一體的);

  3、 印電路;(在有銅皮一面印上電路圖,該油墨具有防腐蝕作用)

  4、 檢驗;(將多余油墨清除,將少印油墨的地方補上油墨,如發現大量不良,需進行調整,不良品可放在蝕刻中第二步驟進行油墨清潔,清潔干燥后可返回此道工序重新加工)

  5、 油墨待干;

  6、 蝕刻;(用試劑將多余的銅皮腐蝕掉,附有油墨的電路上銅皮得以保留,之后用試劑進行清洗電路上的油墨再烘干,這三道工序是一體的)

  7、 鉆定位孔;(將蝕刻后的板鉆定位孔)

  8、 磨板;(將鉆好定位孔的基板進行清洗干燥,與2基板一樣)

  9、 絲印;(在基板背面印上插件元件絲印,一些標示編碼,絲印后烘干,兩道工序是一體的)

  10、 磨板;(再進行一次清潔)

  11、 阻焊;(在清潔后的基板上絲印綠油阻焊劑,焊盤處不需要綠油,印好后直接烘干,兩道工序是一體的)

  12、 成型;(用沖床成型,不需V坑處理的有可能分兩次成型,如小圓板,先從絲印面往阻焊面沖成小圓板,再從阻焊面往絲印面沖插件孔等)

  13、 V割;(小圓板不需V割處理,用機器將基板切割出分板槽)

  14、 松香;(先磨板,清潔基板灰塵,后烘干,再在有焊盤一面涂上薄薄一層松香,此三道工序是一體的)

  15、 FQC檢驗;(檢驗基板是否變形,孔位、線路是否為良品)

  16、 壓平;(將變形的基板壓平整,基板平整則不需操作此工序)

  17、 包裝出貨。

  備注:絲印與阻焊之間的磨板工序可能會被省略,可以先阻焊,再絲印,具體看基板情況。
