雙面PCB好還是單面PCB好

  • 發表時間:2021-12-25 09:36:03
  • 作者:下單文員
  • 來源:新聞中心
  • 人氣:
  • 本文有494個文字,預計閱讀時間2分鐘

  PCB電路板設計時我們建議,插件最好全放一面,貼片跟插件元件放在同一面,也就是單面放元件比較好,因?yàn)檫@樣工廠焊接時就會少幾道程序,焊接加工費也會低一點。我們給大家講一個工廠焊接PCB的一個流程吧。

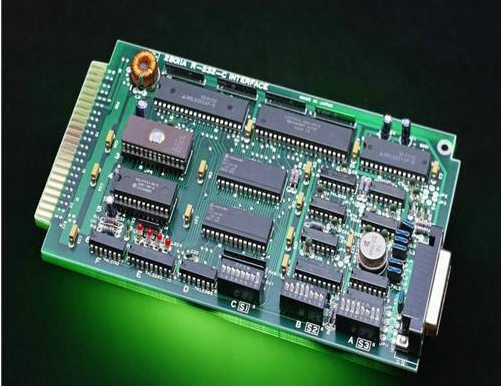

雙面PCB好還是單面PCB好

  雙面PCB和單面PCB哪個好?

  一、全部是貼片元件,單面貼

  這種就是過一篇回流焊就可以了。這種就一道程序,很快,價格也就便宜一點。

  二、雙面有貼片元件

  這種情形就是頂層,底層都過一遍回流焊焊接貼片元件。要走兩道程序。價格會貴一點了,多一道程序就是多一份錢。

  三、貼片單面貼,插件單面插

  這種是比較復雜的PCB焊接加工方式,有兩道程序,

  第一是回流焊接把貼片元件焊好;

  第二步是波峰焊焊插件元件。

  四、貼片雙面貼,插件單面插

  第一是把頂層貼片元件貼好,用的是回流焊;

  第二步把板翻過來,再把翻面的元件過一遍回流焊;

  第三步就是最后一道,把插件元件過一遍波峰焊,不過,在過波峰焊時,因?yàn)椴寮墓苣_在反面,而反面又有貼片元件,這就要把反面貼片元件用夾具給罩住,不讓錫浸到貼片元件。以免反面貼片元件掉下來。這種價格就最貴了。

  以上就是小編整理的關于“雙面PCB好還是單面PCB好”,希望對大家有所幫助,如還有不清楚的地方,請聯系我司客服為您解答。
