PCB金手指外觀檢驗標準是什么
- 發表時間:2020-06-29 10:13:41
- 作者:下單文員
- 來源:新聞中心
- 人氣: 本文有583個文字,預計閱讀時間2分鐘

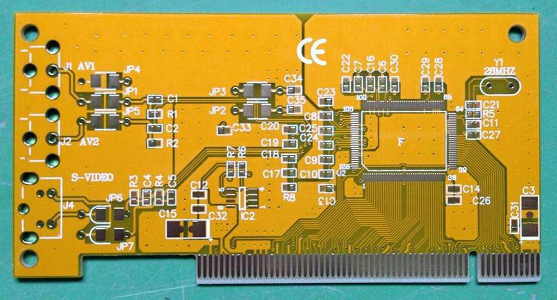

一般PCB制程上,金手指都以“開窗”制作,即其pad之間不上防焊(綠漆),以避免長期插拔而導致的防焊脫落,從而會影響產品本身的品質。此外,開窗還有一個常見的功能,在后期燙錫時可以增加銅箔厚度,以方便過大電流,這在電源板和電機控制板中較為常見。
PCB金手指外觀檢驗規范:
一、.凸角
H-1-1金手指之間距>0.38mm(15mil),在金手指間至少有2/3間距.
H-1-2 金手指之間距<0.38mm(15mil),則不可有凸角現象.
Golden finger 間距>0.38mm(15mil)
儲如:ISA/EISA Card等.
二、缺口
H-2-1 缺口在單一金手的指面積最大不可超過百分之二十,若未超過百分之二十之金手指則每面不可超過兩處(含兩處).
三、刮傷
H-3-1金手指刮傷部分不可露出底材(銅或鎳)
H-3-2金手指刮傷未露底材在單面不可超過金手指指數1/5.
四、陷(點)
H-4-1金手指之凹陷點未露底材(銅或鎳)
H-4-2 凹陷(點)最大直徑不可超過0.38mm(15mil)且單面不可超過兩處以上.
五、沾錫:從 PC Board 金手指邊緣算起80%不可有沾錫現象.
六、小白點(錫,鉛)
H-6-1.接觸區1.5mm內不可有小白點現象.
H-6-2.每片單面不可超過六點以上.
H-6-3.錫(鉛)點直徑<0.4mm
七、氧化:金手指不可有氧化現象.
八、露銅或露鎳:金手指不可有露銅或露鎳.
九、點殘留銅屑:金手指之端點不可有銅屑現象.
十、殘膠:金手指不可有殘膠現象.
十一、測試針點:金手指上之測試針點不可有露出底材(銅或鎳).
以上就是小編整理的關于“PCB金手指外觀檢驗標準是什么”,希望對大家有所幫助,如還有不清楚的地方,請聯系我司客服為您解答。
