PCB金手指為什么要開窗

  • 發表時間:2020-06-29 09:39:12
  • 作者:工藝工程師
  • 來源:新聞中心
  • 人氣:
  • 本文有650個文字,預計閱讀時間2分鐘

  金手指的作用:通過金手指和卡槽內彈簧片接觸導通,使外接的PCB和主板之間實現互聯互通,同時因用戶對性能需求的差異又方便拆卸更換。最常見金手指設計出現在電腦里面的顯卡和內存條上。
PCB金手指為什么要開窗

  一般來說,PCB上的導線都是通過蓋油來防止短路,開窗就是去掉導線上的油漆層讓導線裸露方便上錫,即沒有用防焊油墨隔開達到“露銅”的目的。

  PCB金手指開窗的作用:

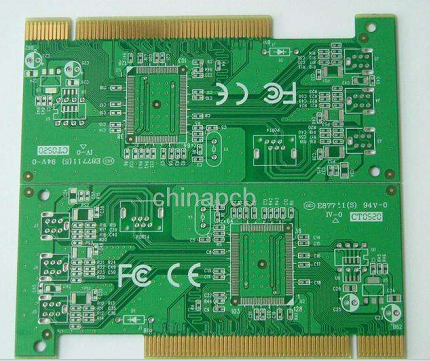

  其中最常見的PCB開窗見于金手指,金手指是PCB與其它設備如主板、機箱等相連接的電連接插腳,用于產品上“插拔”使用,因在其銅箔鍍鎳層上再鍍上了薄薄的一層金,英文“bonding finger”,故稱之為“金手指”。我們熟悉的電腦內存條就有金手指結構,拆過電腦的人都知道內存條有一邊金手指,上面的金手指就是開窗,即插即用。

  一般PCB制程上,金手指都以“開窗”制作,即其pad之間不上防焊(綠漆),以避免長期插拔而導致的防焊脫落,從而會影響產品本身的品質。此外,開窗還有一個常見的功能,在后期燙錫時可以增加銅箔厚度,以方便過大電流,這在電源板和電機控制板中較為常見。

  那如何實現PCB開窗呢?以Altium Designer 10為例,如果要在Top Layer層開窗,只需在Top Solder層上放置和導線相同的Line就可以了,同理,想要在Bottom Layer層開窗,只需在Bottom Layer放置Line就可以了。

  但也有例外,如果是一般的SMD(SMT元器件中的一種),就要避免這個問題,PCB Layout設計時,應加大PAD間距或縮小PAD尺寸,但由于PCB介質層本身具有不親錫屬性,原本就有阻隔橋接的能力,所以原則上是不會造成短路問題的。

  以上就是小編整理的關于“PCB金手指為什么要開窗”,希望對大家有所幫助,如還有不清楚的地方,請聯系我司客服為您解答。
