我們在設計的時候,經常會有一些線需要阻抗控制,在具有電阻、電感的電路里,對電路中的電流起到阻礙作用,被稱為阻抗。它常用Z表示,是一個復數,實部稱為電阻,虛部稱為電抗,阻抗的單位是歐姆,PCB設計為什么將阻抗一般設定為50歐姆,下面荊州pcb廠小編來詳細的說一說。
為什么將阻抗一般設定為50歐姆
做PCB設計過程中,在走線之前,一般會對要進行設計的項目進行疊層,根據厚度、基材、層數等信息進行計算阻抗。一般標準的制定是會基于PCB生產工藝和設計性能、可行性的綜合考量。
從PCB生產加工工藝角度出發,目前大部分PCB生產廠商的設備考慮,生產50歐姆阻抗的PCB是比較容易實現的。從阻抗計算過程可知,過低的阻抗需要較寬的線寬以及薄介質或較大的介電常數。
這對于目前高密板來說空間上比較難滿足;過高的阻抗又需要較細的線寬及較厚的介質或較小的介電常數,不利于EMI及串?dāng)_的抑制,同時對于多層板及從量產的角度來講加工的可靠性會比較差。

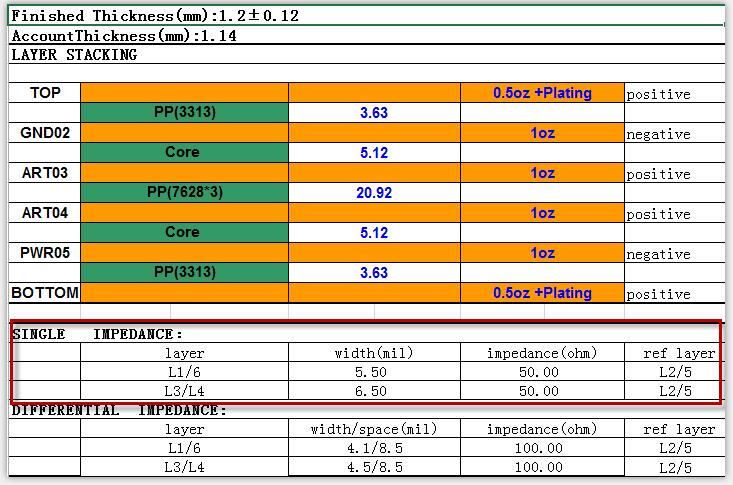

控制50歐姆阻抗在使用常用板材(FR4等)、常用芯板的環境下,生產常用的板厚的產品(如1mm、1.2mm等),可設計常見的線寬(4~10mil),這樣板廠加工起來是非常方便的,對其加工使用的設備要求也不是很高。
從PCB設計方面考慮,50歐姆也是綜合考慮之后選擇。從PCB走線的性能來說,一般阻抗低比較好,對一個給定線寬的傳輸線,和平面距離越近,相應的EMI會減小,串?dāng)_也會因此減小。
但從信號全路徑的角度看,還需要考慮最關鍵的一個因素,那就是芯片的驅動能力,在早期大多數芯片驅動不了阻抗小于50歐姆的傳輸線,而更高阻抗的傳輸線由于實現起來不便,所以折中采用50歐姆阻抗。
所以一般選擇50歐姆作為常規時單端信號控制阻抗的默認值。
以上就是荊州pcb廠:http://www.befunction.cn/news/581.html 小編整理的關于pcb設計為什么將阻抗一般設定為50歐姆,希望對大家有所幫助,如還有不清楚的地方,請聯系我司客服為您解答。
