南京pcb廠:阻焊油墨入孔的原因及解決方案

  • 發表時間:2019-07-03 20:09:14
  • 作者:小編
  • 來源:誠暄PCB
  • 人氣:
  • 本文有697個文字,預計閱讀時間2分鐘

  阻焊層就是soldermask,是指印刷電路板子上要上綠油的部分。目前PCB專用油墨主要可以細分為阻焊油墨、線路油墨和標記油墨等品種。我們生產做阻焊時,會遇到一些阻焊油墨入孔的現象,是什么原因造成的呢,下面南京pcb廠小編來詳細的說一說。

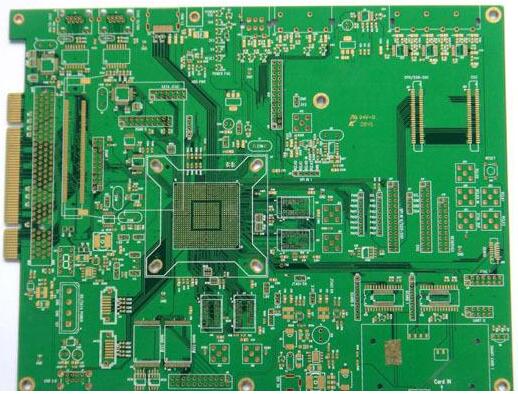

南京pcb廠

  阻焊油墨入孔的原因

  1、線路板阻焊開窗太小,孔內油墨在曝光時發生光聚合反應,顯影時沒辦法沖掉。(開窗時要注意參數的調整)

  2、孔內的阻焊油墨沒有完全烤干,油墨在濕的時候是很難被沖掉的。(調整預烤參數,若是隧道爐的話,要考慮溫度是否有階段性上升)

  3、顯影噴嘴有堵塞現象,造成顯影壓力的不足。(檢修顯影機,順便檢測顯影藥水的強弱程度)

  4、菲林的遮光出現不良,孔內受到部分光線的照射。(嚴格要求菲林對位時的精確程度,防止對偏,必要時要求員工自檢)

  5、油墨本身問題,沖孔能力太差。

  阻焊油墨入孔解決方案

  1、在絲印過程中,將不需塞孔的孔位用絲網檔點擋住油墨印壓入孔。但是,對于排板過大的PCB板采用此方法時,對印刷及對位的要求精度較高。

  2、采用靜電及噴槍均勻噴灑在板面上,從而解決油墨入孔的問題。但是,此方法對設備的成本投資較大,不適合小批量生產。

  3、采用帶吸風裝置且風力大小可調的絲印機對PCB板進行吸風操作,其具體操作為:第一面印刷完畢后開啟吸風裝置將孔內的油墨吸出,再印刷第二面,第二面無需吸風,從而解決油墨入孔的問題。

  但是,此方法對吸風強度需要嚴格控制,若在吸風過程中出現吸風強力過大或過小,則會使PCB板上的銅箔脫落或油墨吸出不干凈,從而影響PCB板的質量。

  以上就是南京pcb廠:http://www.befunction.cn/news/554.html 小編整理的關于阻焊油墨入孔的原因及解決方案,希望對大家有所幫助,如還有不清楚的地方,請聯系我司客服為您解答。
