PCB板拼板常用的四種方式
- 發表時間:2021-12-26 10:25:58
- 作者:小編
- 來源:誠暄PCB
- 人氣: 本文有493個文字,預計閱讀時間2分鐘

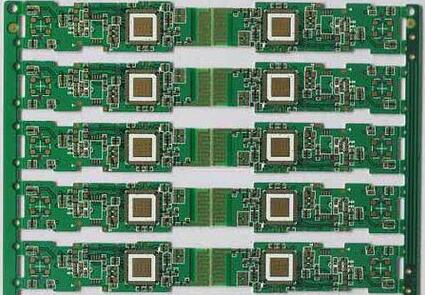

PCB線路板分為單片出貨和拼板出貨,這里主要講下拼板,所謂拼板顧名思義就是把幾塊板子拼在一起,pcb拼板可以節省生產時間,提高生產效率,減少板材的浪費,降低成本,所以我們在做貨的時候會拼板出貨,那么拼板有哪幾種方式呢,下面小編來說一說。
PCB板拼板的方式
1、零距離v割
板與板之間不空間距(零距離拼版)直接做v割,v割角度:30°;余厚1/4。
2、v-cut(v割)
V-CUT指可以講幾種板子或者相同板子在一起價格,然后加工完成后在板子間用V-CUT機割開一條V型槽,可以在使用時掰開。
3、非零距離v割
板與板之間預留位置進行v割。
適用范圍:
(1)對尺寸要求不高,不希望V-CUT的時候影響到板內的設計(比如板邊需削銅)。
(2)對板邊要求高,V-CUT掰開后再打磨,或者用模具把板沖掉(用模具需要有緩沖空間)。
注意:非零距離v割不能減小外形公差。
4、鑼槽
鑼槽是在板與板之間或者板子內部按需要用銑床銑空,相當于挖掉。板與板之間空間距,一般建議為2mm。橋連或者橋連郵票孔,在鑼槽中間加上類似橋一樣的鏈接方式,郵票孔打在橋上,易掰斷。
以上就是小編整理的關于PCB板拼板常用的四種方式,希望對大家有所幫助,如還有不清楚的地方,請聯系右側的QQ、微信或者電話,我們會有專業的人員為您解答。
