國內過孔一般最小在0.2mm(8mil)左右，具體大小視情況而定，例如考慮電流、PCB走線等因素再確定大小。

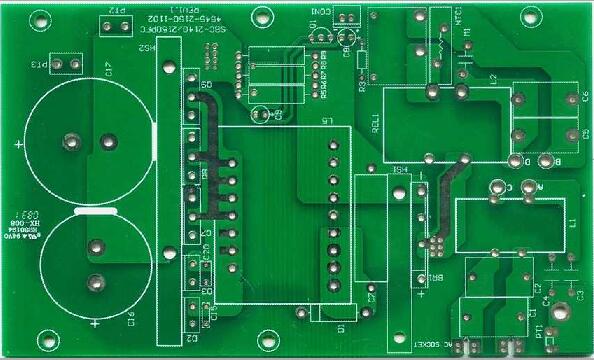

　　pcb雙層板的最小過孔

　　板厚度與最小孔徑的關系：

　　板厚： 3.0mm 2.5mm 2.0mm 1.6mm 1.0mm 最小孔徑： 24mil 20mil 16mil 12mil 8mil

　　孔的基本偏差沒有直接的計算公式，而是由同名的軸的基本偏差換算而來。換算時遵守以下兩個原則：通用規則(倒影關系)：同版名配合權的配合性質相同。即：基孔制的配合(如φ30H8/f8)變成同名的基軸制的配合(φ30F8/h8 )時，其配合性質不變。

　　插針孔設計多大需要根據針腳多大來確定，一般電容和排針插件孔都在1.0mm左右。

　　線路板的孔公差一般能做到正負0.1mm，而針腳大小也是有公差的，所以孔的設計要區zhidao兩者極端的情況?？椎拇笮∈遣遽樐_大小+正公差+0.1mm，這樣才能保證針孔和針腳的匹配。

　　以上就是小編整理的關于“pcb雙層板過孔最小是多少”，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
