PCB半孔板披鋒如何處理
- 發表時間:2020-06-26 16:42:42
- 作者:工藝工程師
- 來源:新聞中心
- 人氣: 本文有525個文字,預計閱讀時間2分鐘

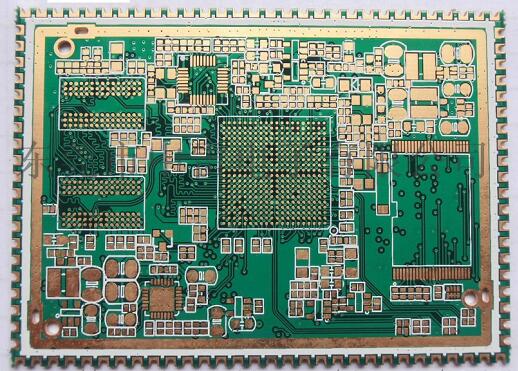

常規的半孔PCB板在生產完成后,半孔兩邊會有銅屑產生,并且銅屑會卷入半孔內側。半孔PCB板通常作為子板使用,半孔的作用是在PCBA過程中,將帶半孔的子板通過給半孔灌錫的方式使半孔子板焊接于主板之上,而半孔內有銅屑,會直接影響灌錫,進而影響子板在主板上的焊接牢固性,并影響外觀和整機的使用性能。
PCB半孔板披鋒預防:
對于披鋒內翻,預防產品因質量而須在后工序作出修正處理,對此類型板的制作工藝流程按以下流程進行處理:一鉆孔(鉆、鑼槽----板面電鍍----外光成像----圖形電鍍----烘干-----半孔處理--退膜、蝕刻、退錫----其他流程----外形
具體金屬化半孔按以下方式處理:所有金屬化半孔PCB孔位必須以鉆孔的方式在圖鍍后,蝕刻前將半孔兩端交叉點各鉆一個孔,
1)工程部按工藝流程制定MI流程,
2)金屬半孔為一鉆時鉆出(或鑼出)、圖鍍后、蝕刻前的二鉆半孔,必須考慮外形鑼槽時會不會露銅,將鉆半孔向單元內移動,
3)右邊孔(鉆半孔):a.先鉆完,再把板翻轉(或鏡向);鉆左邊孔。b.其目的是為了減少鉆刀對半孔內孔銅的拉扯,造成孔銅缺失。
4)依據外形線的間距取決鉆半孔的鉆咀大小。
5)繪制阻焊菲林,鑼空位作擋點開窗加大4mil處理。
以上就是小編整理的關于“PCB半孔板披鋒如何處理”,希望對大家有所幫助,如還有不清楚的地方,請聯系我司客服為您解答。
